概述#

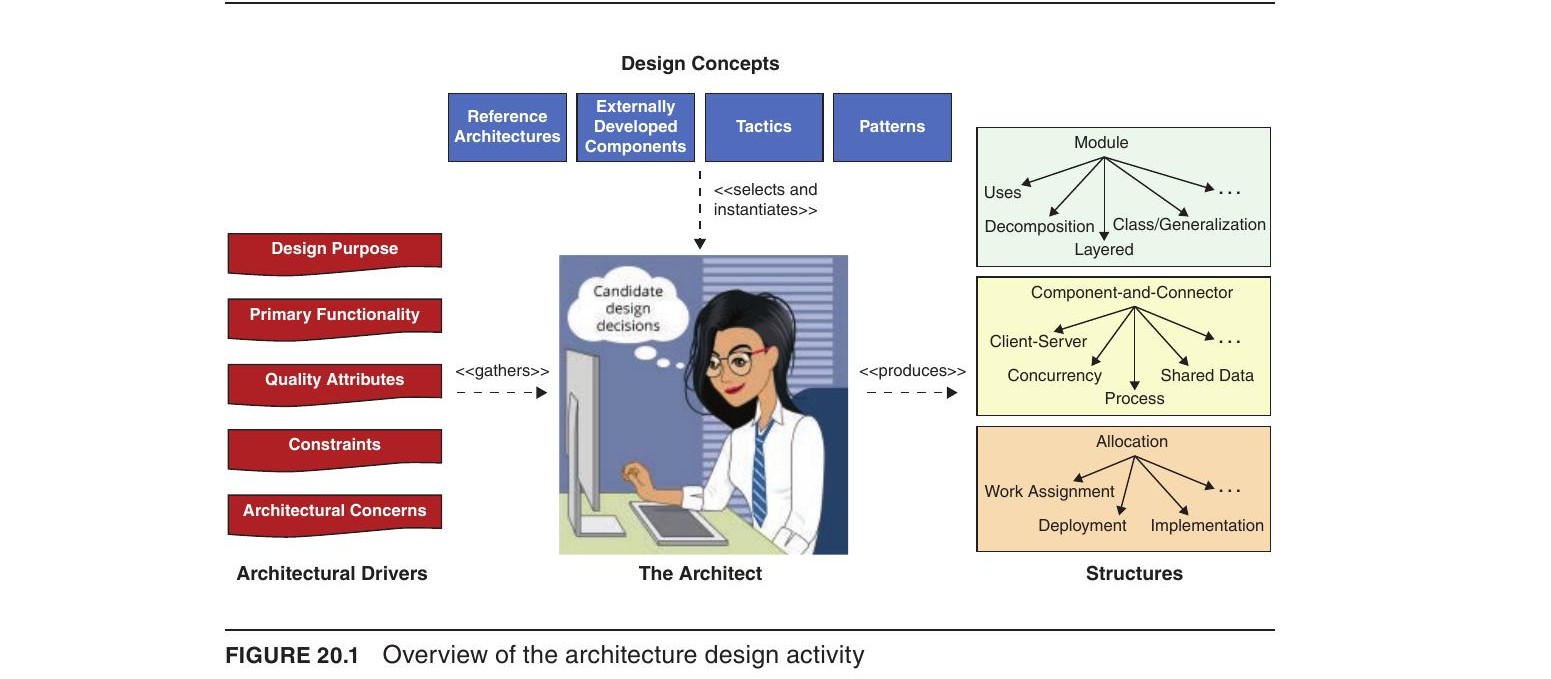

架構設計是將架構驅動因子（architectural drivers）——包括功能需求、品質屬性情境、限制和關切——轉化為架構結構的過程。本章介紹 Attribute-Driven Design (ADD) 方法，一種系統化、可重複的架構設計方法。ADD 的核心理念是：架構設計不是一次性的活動，而是透過多輪迭代（rounds and iterations）逐步精煉而成。

設計的結果——架構——將成為新成員教育、成本與時程估算、團隊組建、風險分析，以及最終實作的基礎。

建立系統背景#

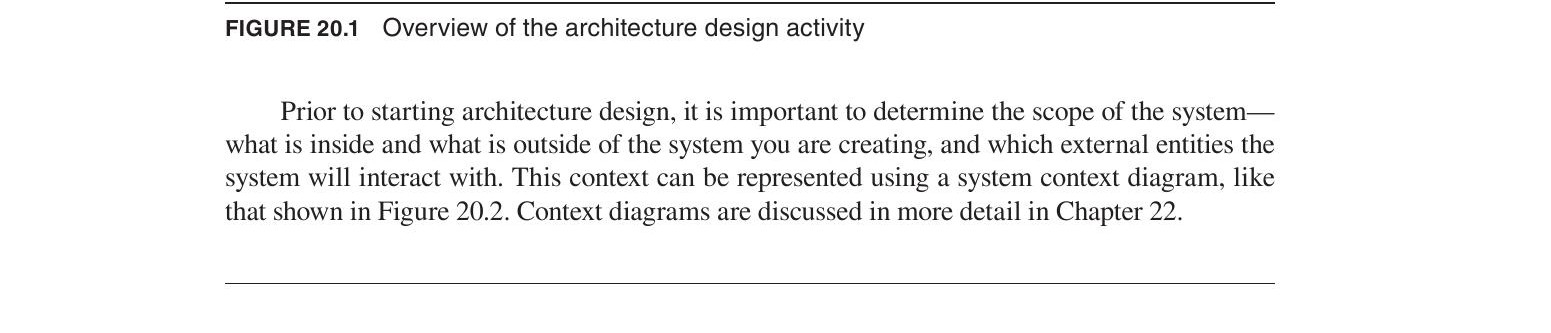

在啟動架構設計之前，必須先確定系統的範圍（scope）——什麼在系統內部、什麼在系統外部，以及系統將與哪些外部實體互動。這個背景可以用系統背景圖（System Context Diagram）來表示。

Attribute-Driven Design (ADD)#

ADD 的架構設計以輪次（rounds）執行，每輪可包含一系列設計迭代（iterations）。一輪涵蓋在一個開發週期內執行的架構設計活動。透過一次或多次迭代，產出符合該輪設計目的的架構。

每次迭代中執行一系列設計步驟。ADD 對迭代內每一步提供了詳細指引。

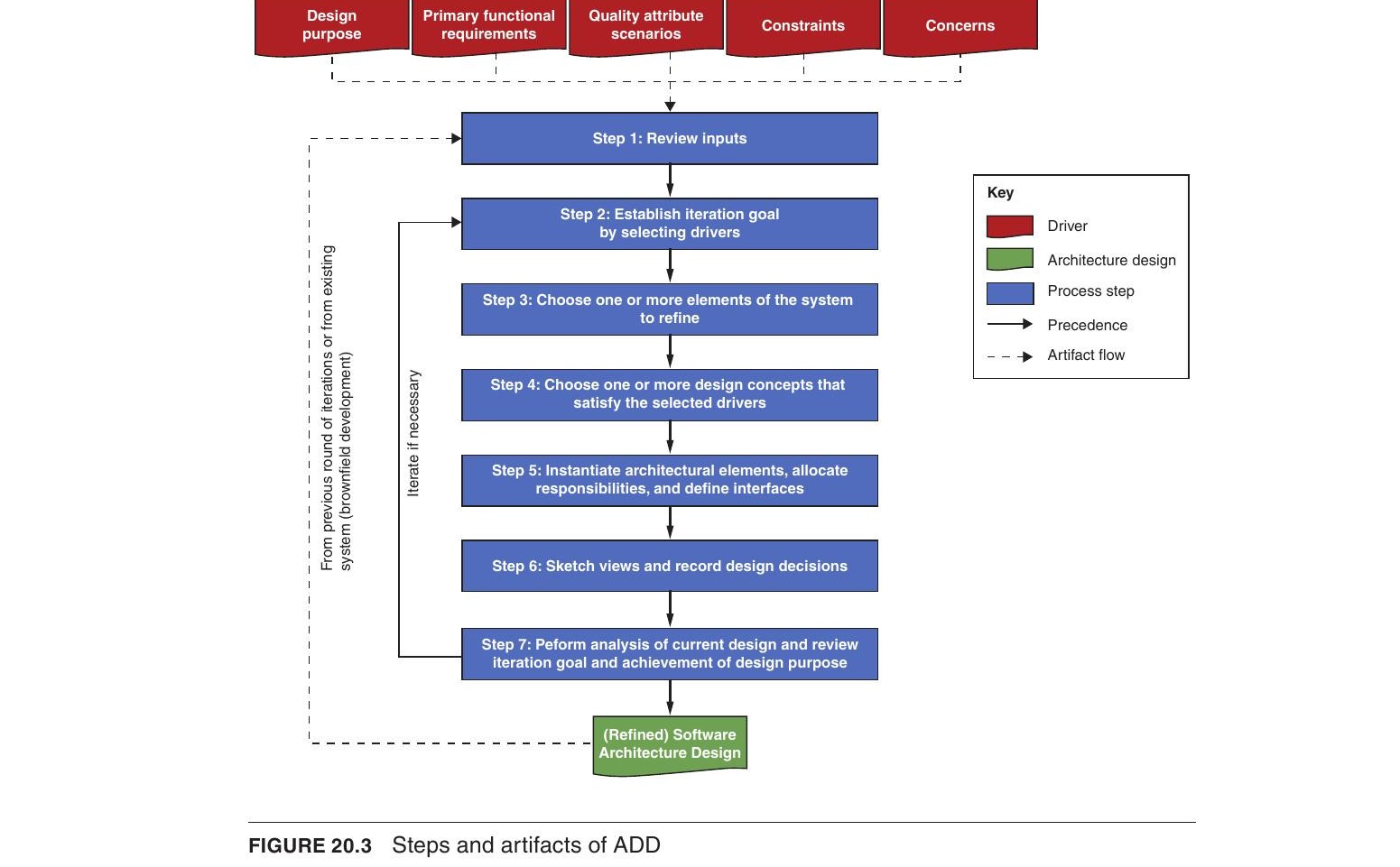

ADD 的七個步驟#

Step 1：審查輸入#

在開始設計輪次之前，需確保架構驅動因子（設計流程的輸入）已就緒且正確。這些輸入包括：

• 設計目的（Design Purpose）：明確本輪的目標，例如為早期估算產出設計、精煉現有設計以建構新增量、或設計原型以降低技術風險
• 主要功能需求（Primary Functional Requirements）：通常以 use cases 或 user stories 捕捉
• 主要品質屬性情境（Primary QA Scenarios）：應已由最重要的利害關係人優先排序（參見 Chapter 19 的技術）
• 限制（Constraints）：對設計選擇的硬性約束
• 關切（Concerns）：需要在設計中考慮的議題

架構設計如同軟體工程的大多數活動，是一個 garbage-in-garbage-out 的過程。如果輸入品質不佳，ADD 的結果也不會好。驅動因子真的在「驅動」設計，因此確保它們正確且優先順序正確至關重要。

這些驅動因子構成一個架構設計待辦清單（architectural design backlog）。當你對清單中所有項目都做出了設計決策，即完成本輪設計。

Step 2：選擇驅動因子以建立迭代目標#

每次設計迭代聚焦於達成特定目標，通常涉及滿足驅動因子的一個子集。例如，迭代目標可能是建立結構以滿足特定的效能情境或某個 use case。

Step 3：選擇要精煉的系統元素#

滿足驅動因子需要做出架構設計決策，這些決策體現在一個或多個架構結構中。精煉可以是：

• 分解（Decomposition）：自上而下，將元素分解為更細粒度的子元素
• 組合（Combination）：自下而上，將元素合併為更粗粒度的元素
• 改進（Improvement）：改進先前識別的元素

對於全新系統（greenfield），從建立系統背景開始，選擇唯一可用的元素——系統本身——進行分解。對於既有系統，需要對 as-built 架構有良好理解，可能涉及逆向工程或與開發者討論。

在某些情況下，Step 2 和 Step 3 的順序可能對調。例如，在設計全新系統的早期階段，可能先聚焦於系統的某個元素，再考慮要處理哪些驅動因子。

Step 4：選擇設計概念#

選擇設計概念可能是設計過程中最困難的決策，因為你需要：

1. 識別各種可能用於達成迭代目標的設計概念
2. 從這些替代方案中做出選擇

可用的設計概念類型包括：

• Tactics（戰術）
• Patterns（模式）
• Reference Architectures（參考架構）
• Externally Developed Components（外部開發的元件）

每種類型都可能有大量選項，需要仔細分析才能做出最終選擇。本章後續在 Section 20.3 會詳細討論。

Step 5：實例化元素、分配責任、定義介面#

選定設計概念後，需要決定如何從中實例化（instantiate）元素。例如，若選擇了 Layers 模式，你必須決定使用多少層、它們之間允許的關係——因為模式本身並未規定這些細節。

實例化之後，需要：

• 分配責任：例如在三層架構中，展示層負責使用者互動、業務層管理應用邏輯與商業規則、資料層管理資料持久性與一致性
• 建立元素間的關係：允許元素互相協作
• 定義介面：介面是元素之間資訊流動的契約規格

Step 6：繪製視圖草圖並記錄設計決策#

到此步驟，迭代的設計活動已完成。但你可能尚未確保視圖（結構的表示）被保存下來。

• 繪製草圖：可以是白板照片、繪圖工具的圖、甚至一張紙上的素描
• 記錄設計決策與理由：包括重要的權衡決策，以便後續分析和理解

在 ADD 中我們說的是「草繪」（sketching）視圖，這是一種初步文件。正式的、完整的文件化（若需要）在設計迭代完成後才進行（見 Chapter 22）。

Step 7：分析當前設計並審查迭代目標的達成度#

確認本次迭代的部分設計確實解決了既定目標。建議讓另一個人協助審查——與程式碼審查的道理相同，不同的人有不同的假設、經驗基礎和觀點，有助於發現「bugs」。

完成分析後，應評估：

• 是否已執行足夠的迭代來滿足本輪相關的驅動因子
• 設計目的是否已達成，或是否需要在未來的專案增量中進行額外的設計輪次

是否需要繼續迭代？#

以風險作為指引。至少應處理最高優先的驅動因子。理想情況下，應確信關鍵驅動因子已被滿足，或至少設計「足夠好」能滿足它們。

深入 Step 4：設計概念的識別與選擇#

作為架構師，大多數時候不需要也不應該重新發明輪子。主要的設計活動是識別和選擇現有的設計概念來應對最重要的挑戰。設計仍然是原創且有創造力的工作，但創造力在於對這些現有解決方案的適當識別、組合和適配。

識別設計概念#

識別可用的設計概念可能令人望而生畏，因為選項數量龐大且散布在各種來源。可以透過以下方式識別替代方案：

• 利用既有最佳實踐：使用現有目錄（如模式目錄、框架文件）。優點是可以識別大量替代方案並借鏡他人經驗；缺點是搜尋和研究需要時間，資訊品質和作者偏見不明。
• 利用自身知識與經驗：如果目前系統與過去設計的系統相似，可從過去的設計概念入手。優點是快速且有信心；缺點是可能反覆使用相同想法，即使有更好的新方法。
• 利用他人的知識與經驗：透過與同儕腦力激盪，借助不同背景和知識來識別和選擇設計概念。

「如果你只有一把鐵鎚，全世界看起來都像釘子。」過度依賴自身經驗可能導致套用不適當的解決方案。

選擇設計概念#

識別替代方案後，透過建立優缺點對照表來選擇最合適的方案，也可使用 SWOT 分析等方法。選擇時需注意：

• 限制條件可能排除某些替代方案（如授權許可限制）
• 先前迭代的設計決策可能因不相容性而限制當前的選擇（如早期選擇 web 架構後，就不宜再選擇桌面 UI 框架）

何時該建立原型？#

如果分析技術無法引導你做出合適的選擇，可能需要建立拋棄式原型（throwaway prototype）來收集量測數據。當以下多數問題的答案為「是」時，強烈建議建立原型：

• 專案是否採用新興技術？
• 該技術是否對公司而言是新的？
• 某些驅動因子（特別是品質屬性）的滿足是否存在風險？
• 是否缺乏可信資訊來確認技術可行性？
• 是否有需要測試的配置選項？
• 所選技術是否能與專案中其他技術輕鬆整合？

Value of Information (VoI) 技術可以幫助團隊決定是否值得投入成本進行實驗。VoI 使用貝氏定理計算兩個量：EVPI（完美資訊的預期價值）和 EVSI（不完美資訊的預期價值），前者表示在實驗能提供確定結果時你應願意支付的最高金額，後者則考慮實驗結果可能不是 100% 確定的情況。

深入 Step 5：產出結構#

設計概念本身無法滿足驅動因子，除非你產出結構（structures）——即從選定的設計概念中識別和連接元素。這是 ADD 中架構元素的「實例化」階段。

回顧 Chapter 1，結構可分為三大類：

• Module 結構：由開發期間存在的元素組成（如檔案、模組、類別）
• Component and Connector (C&C) 結構：由執行期間存在的元素組成（如 process、thread）
• Allocation 結構：由軟體元素和非軟體元素共同組成（如檔案系統、硬體、開發團隊）

實例化一個設計概念可能同時影響多個結構。例如，實例化 Passive Redundancy（warm spare）模式會同時產生 C&C 結構和 Allocation 結構。

不同設計概念的實例化方式#

• Reference Architectures：通常需要進行客製化，新增或移除參考架構定義的結構中的元素
• Patterns：提供泛型結構（含元素、關係、責任），需要將其轉化為特定結構。例如 Client-Server 模式定義了基本的計算元素和關係，但未規定客戶端和伺服器的數量、功能或通訊協定
• Tactics：不規定特定結構，可透過修改已使用的其他設計概念來實現，或採用已實現該戰術的設計概念
• Externally Developed Components：可能需要也可能不需要建立新元素。例如 OO 框架可能需要建立繼承自基底類別的新類別；而配置現有技術的選項則不需建立新元素

分配責任與識別屬性#

實例化元素時，需考慮分配給這些元素的責任。遵循的設計原則是：元素應具有高內聚（high cohesion）、窄責任集、低耦合（low coupling）。

同時需考慮元素的屬性，如配置選項、狀態性、資源管理、優先級，甚至硬體特性。

建立元素間的關係#

建立結構也需要決定元素間的關係及其屬性。以 Client-Server 模式為例，需要決定：

• 哪些客戶端與哪些伺服器通訊
• 使用哪些 port 和 protocol
• 通訊是同步還是非同步
• 誰發起互動
• 傳輸多少資訊、速率如何

定義介面#

介面建立了元素之間協作和交換資訊的契約規格：

• 外部介面（External Interfaces）：系統必須互動的其他系統的介面，通常構成限制條件
• 內部介面（Internal Interfaces）：設計概念實例化所產生的元素之間的介面

行為表示法如 UML 序列圖、狀態圖和活動圖可以建模元素之間的資訊交換。介面的識別在各迭代中不是均等進行的——早期迭代產生的抽象元素（如 layers）其介面通常是欠規格的，隨著設計推進才逐步精煉。

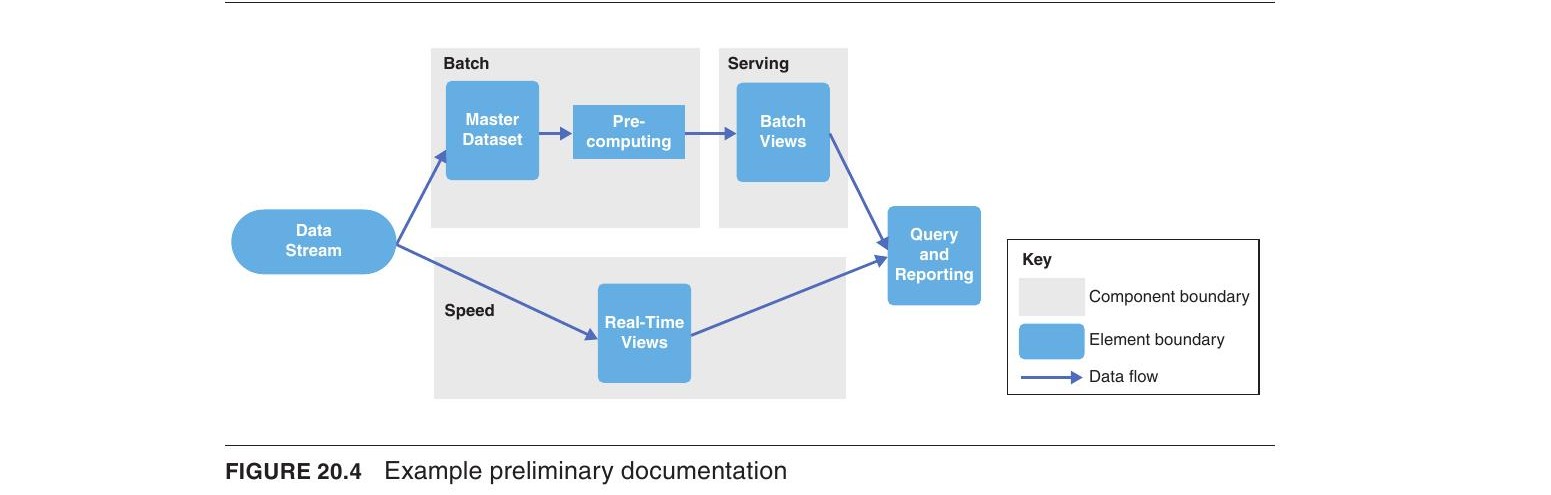

深入 Step 6：設計過程中的初步文件#

記錄視圖草圖#

產出結構時，應同時建立初步文件：

• 使用白板、翻頁紙、繪圖工具或建模工具繪製結構草圖
• 如果使用非正式符號，應保持符號使用的一致性，最終添加圖例以避免歧義
• 立即寫下分配給元素的責任——在識別元素的當下記錄，比事後統一記錄更容易且更可靠
• 一種簡單方式：拍攝白板草圖的照片，貼入文件中，配以描述每個元素責任的表格

記錄設計決策#

每次迭代中做出的重要設計決策應被記錄，包括做出決策的理由（rationale）。當你檢視代表架構的圖表時，你看到的是思考過程的最終產物，卻不一定能理解達成這個結果的決策過程。記錄設計理由對於後續分析和理解至關重要。

文件的三個目的是分析、建構和教育。在設計階段，應根據風險緩解需求選擇文件目的，然後針對該目的進行記錄。例如，若有關鍵的品質屬性情境需要證明設計能滿足，就必須記錄分析所需的資訊。

深入 Step 7：追蹤設計進度#

在迭代結束時，需要評估：已完成多少設計？是否做了足夠的設計？是否已完成？

架構待辦清單（Architectural Backlog）#

架構待辦清單是設計過程中仍需執行的待辦事項。初始內容為驅動因子，但也可以包括：

• 建立原型以測試特定技術或處理品質屬性風險
• 探索和理解既有資產（可能需要逆向工程）
• 設計決策審查中發現的問題

隨著設計推進，可能會新增項目。例如選擇了某個 reference architecture 後，發現它不提供 session management，這就成為需要加入待辦清單的關切。

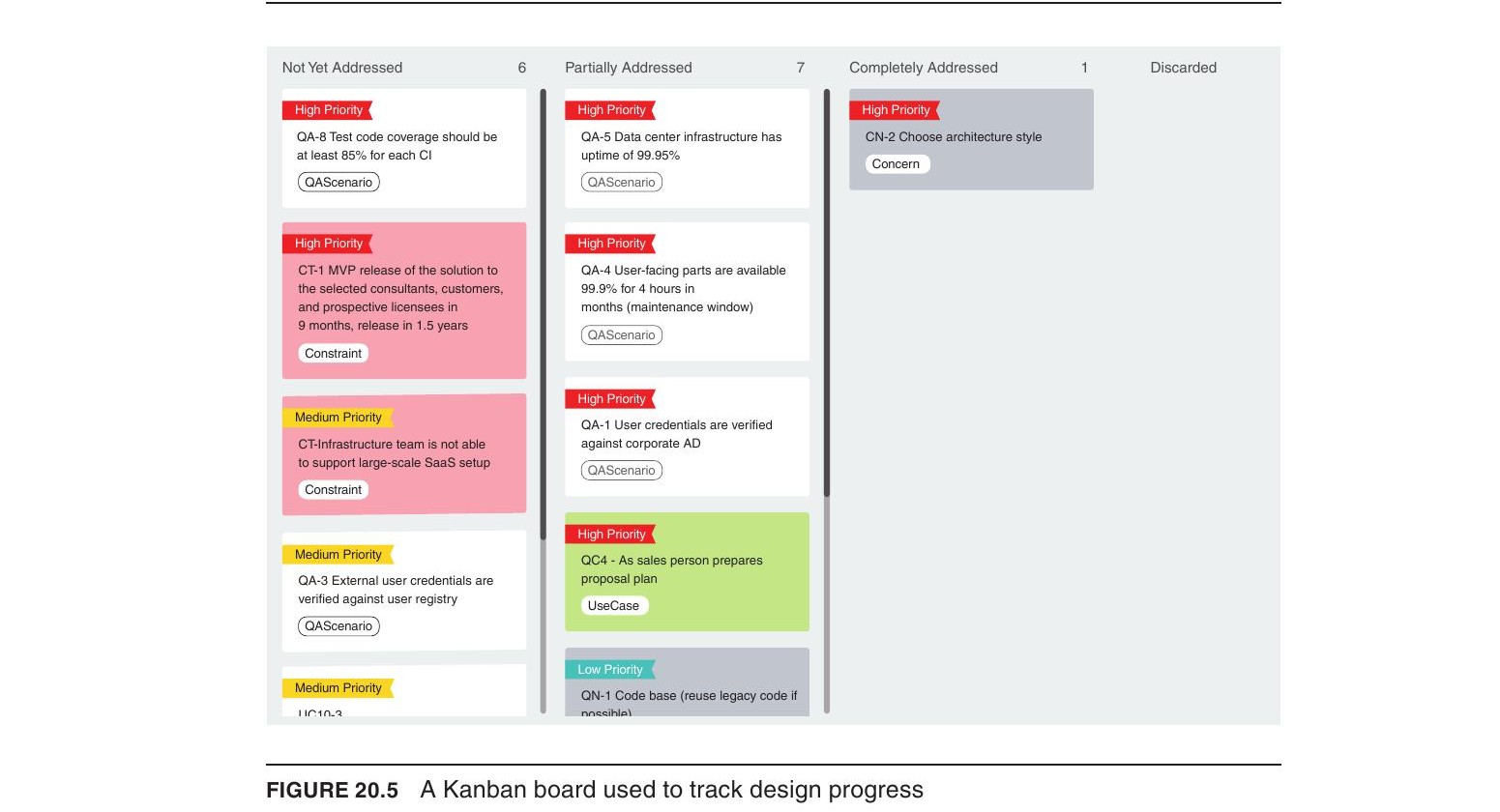

設計看板（Design Kanban Board）#

看板將待辦項目分為三個類別：

• Not Yet Addressed：尚未處理
• Partially Addressed：部分處理
• Completely Addressed：完全處理

運作方式：

1. 設計輪次開始時（Step 1），所有待辦項目位於「Not Yet Addressed」欄
2. 開始迭代時（Step 2），相關驅動因子移至「Partially Addressed」欄
3. 迭代完成且分析確認驅動因子已處理（Step 7），項目移至「Completely Addressed」欄

必須建立明確的移動標準。例如，「Completely Addressed」的標準可能是驅動因子已被分析或已在原型中實作，並確認需求已被滿足。理想情況下，設計輪次在大多數驅動因子（至少最高優先的）都位於「Completely Addressed」欄時結束。

本章總結#

設計是困難的，需要方法使其更易於處理且可重複。ADD 方法允許以系統化且具成本效益的方式設計架構。其核心要點包括：

• 設計概念的識別與選擇：利用既有最佳實踐、自身經驗和同儕知識，識別 tactics、patterns、reference architectures 和外部元件等替代方案
• 產出結構：從設計概念中實例化元素，分配責任，建立關係，定義介面
• 初步文件：在設計過程中記錄視圖草圖和設計決策及其理由
• 追蹤進度：使用架構待辦清單和看板追蹤設計進度，以風險為指引決定是否需要更多迭代
