什麼是快照#

一個資料頁面可以包含同一列的多個版本，但每筆交易最多只能看見其中一個。所有不同列的可見版本合起來，就構成一個快照（snapshot）。

快照只包含拍攝當下已提交的資料，從而為那個特定時刻提供一份（ACID 意義下）一致的資料視圖。

為確保隔離，每筆交易使用自己的快照。這表示不同交易可以看到在不同時間點拍攝、但各自都一致的不同快照。

列版本可見性#

快照不是所有所需元組的實體副本。它由幾個數字定義，元組的可見性則由規則判定。

元組可見性由元組標頭的 xmin 與 xmax 欄位（即執行插入與刪除的交易 ID）以及對應的提示位元決定。由於 xmin–xmax 區間彼此不相交，每一列在任何快照中都只由其中一個版本代表。

確切的可見性規則相當複雜，需考量各種情境與邊界狀況。非常粗略地說：

• 元組可見於「包含 xmin 交易變更、但不包含 xmax 交易變更」的快照中（換言之：該元組已經出現、且尚未被刪除）
• 交易的變更可見於某快照，若該交易在快照建立之前已提交
• 例外：交易看得見自己未提交的變更
• 若交易被中止，其變更在任何快照中都不可見

以三筆交易為例（線段代表交易從開始到提交）：

快照的結構#

比較「快照建立當下」與「稍後」系統能取得的資訊（空心圓代表活躍中的交易，實心圓代表已提交的交易）：

上述示意圖其實與 PostgreSQL 實際「看見」的畫面無關。問題在於：系統不知道交易是何時提交的。它只知道交易何時開始（由交易 ID 定義），完成時刻並未被記錄在任何地方。

啟用 track_commit_timestamp 參數（預設 off）可以追蹤提交時間，但它們完全不參與可見性檢查（追蹤它們仍可能對其他目的有用，例如外部複寫方案）。

此外 PostgreSQL 總會在對應的 WAL 條目中記錄提交與回滾時間，但這項資訊只用於時間點還原（PITR）。

我們能得知的只有交易的目前狀態，這項資訊來自伺服器共享記憶體中的 ProcArray 結構（包含所有活躍 session 與其交易）。一旦交易完成，就再也無法查出它在快照建立當時是否活躍。

因此，建立快照時光記錄「拍攝時刻」是不夠的，還必須蒐集當下所有交易的狀態。否則日後將無從理解哪些元組該在快照中可見、哪些該被排除。

正因如此，PostgreSQL 無法建立顯示過去任意時間點一致狀態的快照，即使所有需要的元組都還在 heap 頁面裡。也因此無法實作回溯查詢（retrospective query，有時也稱 temporal 或 flashback query）。

耐人尋味的是：這項功能曾是 Postgres 的目標之一，而且在最初就被實作出來，但在專案支援移交給社群時被移除了。

快照的三個組成#

快照由建立當時保存的幾個值組成：

快照還包含其他幾個參數，此處暫且略過。以圖形表示，快照可視為一個涵蓋 xmin 到 xmax 的矩形。

可見性判定規則#

變更被納入快照的條件是：由已提交交易所做，且滿足以下之一：

• xid < xmin → 無條件顯示（例如建立 accounts 表格的那筆交易）
• xmin ≤ xid < xmax → 只有當該交易 ID 不在 xip_list 中時才顯示

    => BEGIN ISOLATION LEVEL REPEATABLE READ;
    => SELECT pg_current_snapshot();
     pg_current_snapshot
    −−−−−−−−−−−−−−−−−−−−−
     790:792:790
    (1 row)

    => SELECT ctid, * FROM accounts;
     ctid | id | client | amount
    −−−−−−−+−−−−+−−−−−−−−+−−−−−−−−
     (0,2) | 2 | bob     | 100.00
    (1 row)

    => SELECT * FROM heap_page('accounts',0);
     ctid | state | xmin | xmax
    −−−−−−−+−−−−−−−−+−−−−−−−+−−−−−−−
     (0,1) | normal | 790 c | 0 a
     (0,2) | normal | 791 c | 792 c
     (0,3) | normal | 792 c | 0 a
    (3 rows)

交易自身變更的可見性#

為交易自身變更定義可見性規則時，情況稍微複雜：某些情況下只有部分自身變更該可見。例如在某個時間點開啟的游標（cursor），不論隔離層級為何，都不該看見之後才發生的變更。

為處理這類情況，元組標頭提供一個特殊欄位（以 cmin 與 cmax 偽欄位顯示），標示該操作在交易內的序號：

• cmin 識別插入操作
• cmax 用於刪除操作

為節省空間，這兩個值存放在元組標頭的同一個欄位中，而非兩個。這假設了「同一列幾乎不會在單筆交易內既被插入又被刪除」。若真的發生，PostgreSQL 會在該欄位寫入一個特殊的 combo identifier，實際的 cmin 與 cmax 值則由 backend 保存。

實驗：交易 793 插入一列（cmin = 0），開啟游標，再插入一列（cmin = 1）：

=> SELECT xmin, CASE WHEN xmin = 793 THEN cmin END cmin, *
FROM accounts;
 xmin | cmin | id | client | amount
−−−−−−+−−−−−−+−−−−+−−−−−−−−−+−−−−−−−−−
  790 |      | 1 | alice    | 1000.00
  792 |      | 2 | bob      | 200.00
  793 |    0 | 3 | charlie | 100.00
  793 |    1 | 4 | charlie | 200.00
(4 rows)

=> FETCH c;
 count
−−−−−−−
     3
(1 row)

游標查詢只拿到三列：游標開啟後才插入的那一列不滿足 cmin < 1 條件，因此進不了快照。這個 cmin 數字自然也存放在快照中，只是無法用任何 SQL 手段顯示出來。

交易水平線#

快照的下界 xmin 是快照建立時最舊活躍交易的 ID。這個值非常重要，因為它定義了使用該快照的交易的水平線（horizon）。

• 若交易沒有活躍快照（例如 Read Committed 層級下敘述與敘述之間），其水平線由自身 ID 定義（若已被指派）
• 所有位於水平線之外的交易（xid < xmin）都保證已提交。這意味著交易在其水平線之外只看得到目前的列版本

如你所料，這個術語的靈感來自物理學中的事件視界（event horizon）。

PostgreSQL 追蹤所有行程目前的水平線；交易可在 pg_stat_activity 中看到自己的水平線：

=> SELECT backend_xmin FROM pg_stat_activity
WHERE pid = pg_backend_pid();
 backend_xmin
−−−−−−−−−−−−−−
          793
(1 row)

虛擬交易沒有真正的 ID，但它們與一般交易一樣使用快照，因此也有自己的水平線。唯一的例外是沒有活躍快照的虛擬交易：水平線的概念對它們沒有意義，就快照與可見性而言，它們對系統完全「透明」。

資料庫水平線#

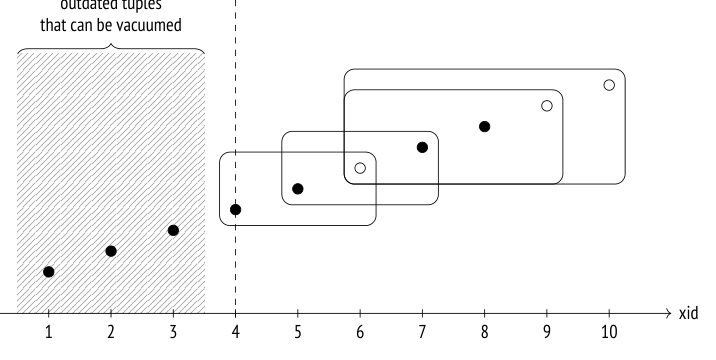

以類似方式可定義資料庫水平線：取該資料庫中所有交易的水平線，選出最遙遠、xmin 最舊的那個。

在資料庫水平線之外，過期的 heap 元組永遠不會再被該資料庫的任何交易看見。這些元組可被 vacuum 安全清除——這正是水平線概念在實務上如此重要的原因。

由此可得幾個結論：

• Repeatable Read 或 Serializable 層級的長時間交易（不論真實或虛擬）會持續把持資料庫水平線，延後清理
• Read Committed 層級的真實交易同樣把持水平線，即使它沒在執行任何運算子（處於 idle in transaction 狀態）
• Read Committed 層級的虛擬交易只在執行運算子期間把持水平線

整個資料庫只有一個水平線。因此若它被某筆交易把持，水平線之內的任何資料都無法被清理——即使那些資料根本沒被該交易存取過。

在理想世界裡，你應該避免把長交易與頻繁更新（產生新列版本）混在一起，因為那會導致表格與索引膨脹（bloat）。

實驗顯示：只要第一個 session 的交易仍活躍，backend_xmin 就停在 793；直到該交易完成，水平線才往前移動（變成 795），過期元組才能被清理。

系統目錄快照#

系統目錄雖由一般表格構成，卻不能透過交易或運算子所使用的快照來存取。該快照必須「夠新」以納入所有最新變更，否則交易可能看到過期的表格欄位定義，或漏掉新加入的完整性約束。

=> BEGIN TRANSACTION ISOLATION LEVEL REPEATABLE READ;
=> SELECT 1; -- 為此交易拍攝快照

        => ALTER TABLE accounts
          ALTER amount SET NOT NULL;

=> INSERT INTO accounts(client, amount)
  VALUES ('alice', NULL);
ERROR: null value in column "amount" of relation "accounts"
violates not−null constraint

快照建立之後才出現的完整性約束，對 INSERT 指令是可見的。

這行為看似破壞了隔離，但若插入交易在 ALTER TABLE 之前就已存取 accounts 表格，後者會被阻塞直到該交易完成。

一般而言，伺服器的行為就像為每個系統目錄查詢建立獨立快照。當然實作複雜得多：頻繁建立快照會損害效能，而且許多系統目錄物件會被快取，這也必須納入考量。

匯出快照#

某些情況下，並行交易必須看到完全相同的快照。例如 pg_dump 工具以平行模式執行時，它的所有行程都必須看到相同的資料庫狀態，才能產出一致的備份。

不能因為交易是「同時」啟動的，就假設它們的快照會相同。要確保所有交易看到相同資料，必須使用快照匯出機制。

pg_export_snapshot 函式回傳一個快照 ID，可（在資料庫系統之外）傳遞給另一筆交易：

=> BEGIN ISOLATION LEVEL REPEATABLE READ;
=> SELECT count(*) FROM accounts;   -- 4

=> SELECT pg_export_snapshot();
 pg_export_snapshot
−−−−−−−−−−−−−−−−−−−−−
 00000004−0000006E−1
(1 row)

另一筆交易在執行第一個敘述之前，可用 SET TRANSACTION SNAPSHOT 指令匯入該快照：

    => DELETE FROM accounts;
    => BEGIN ISOLATION LEVEL REPEATABLE READ;
    => SET TRANSACTION SNAPSHOT '00000004-0000006E-1';

    => SELECT count(*) FROM accounts;
     count
    −−−−−−−
         4
    (1 row)

第二筆交易使用第一筆交易的快照，因此看到四列（而非零列）。

隔離層級必須設為 Repeatable Read 或 Serializable，因為在 Read Committed 層級下運算子會使用自己的快照。

此外：第二筆交易看不到第一筆交易在快照匯出之後所做的任何變更（反之亦然）——一般的可見性規則仍然適用。匯出快照的存活期間與匯出它的交易相同。
