Google Street View 是 Google Maps 中的一項技術，提供全球眾多公共道路的街景級互動全景影像。2008 年，Google 建立了一套自動模糊人臉與車牌的系統，以保護使用者隱私。本章將設計一個類似 Google Street View 的模糊系統。

需求釐清#

以下是候選人與面試官之間的典型對話：

候選人： 這個系統的商業目標是保護使用者隱私，這樣理解正確嗎？

面試官： 是的。

候選人： 我們要設計一個系統，偵測 Street View 影像中所有人臉與車牌，並在展示給使用者前進行模糊處理。使用者可以回報未正確模糊的影像，這樣假設合理嗎？

面試官： 是的，這些假設都合理。

候選人： 我們是否有標註好的資料集？

面試官： 假設我們已抽樣 100 萬張影像，其中的人臉與車牌已由人工標註。

候選人： 資料集中可能缺少特定種族的人臉，導致模型對種族、年齡、性別等屬性產生偏差，這樣假設合理嗎？

面試官： 很好的觀察。為簡化起見，今天不聚焦於公平性與偏差問題。

候選人： 我認為延遲不是主要考量，因為系統可以離線偵測物件並進行模糊處理，這樣理解正確嗎？

面試官： 是的。我們可以在處理新影像的同時，向使用者展示現有影像。

問題摘要： 設計一個 Street View 模糊系統，自動模糊車牌與人臉。訓練資料集包含 100 萬張已標註人臉與車牌的影像。系統的商業目標是保護使用者隱私。

將問題框架化為 ML 任務#

定義 ML 目標#

• 商業目標： 透過模糊 Street View 影像中可見的車牌與人臉來保護使用者隱私
• ML 目標： 準確偵測影像中的目標物件（object detection）

若 ML 系統能準確偵測這些物件，就能在展示影像前對其進行模糊處理。

本章以「物件」（objects）統稱「人臉與車牌」，以簡化描述。

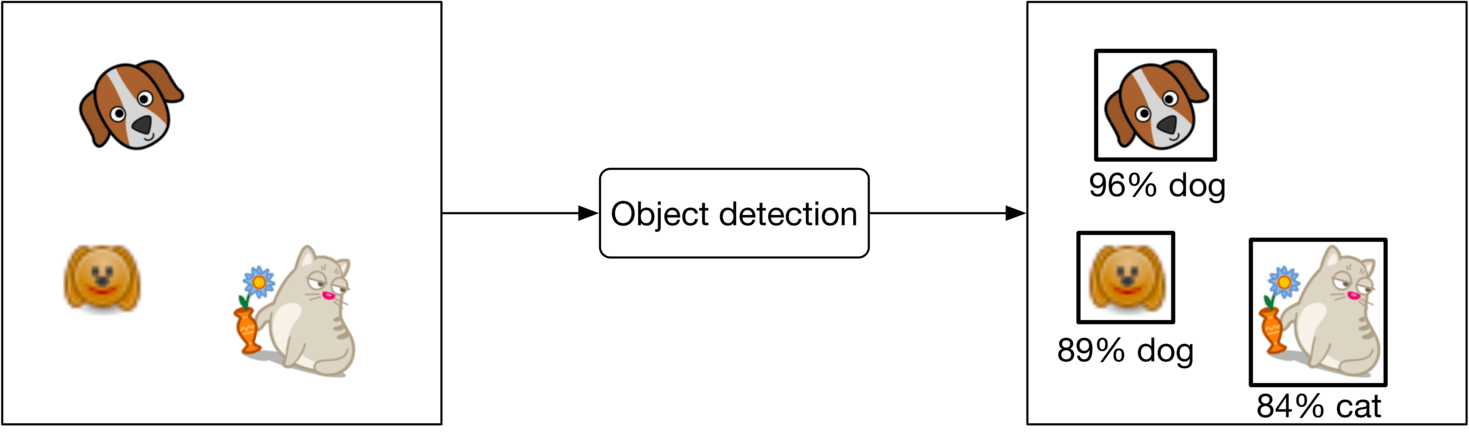

指定系統的輸入與輸出#

• 輸入： 包含零個或多個物件的影像
• 輸出： 物件的位置（bounding boxes）

選擇合適的 ML 類別#

物件偵測系統有兩項核心任務：

• 預測每個物件的位置 — 回歸問題（regression），因為位置以 $(x, y)$ 座標等數值表示
• 預測每個 bounding box 的類別（如狗、貓等）— 多類別分類問題（multi-class classification）

傳統的物件偵測架構分為 one-stage 與 two-stage 網路。近年基於 Transformer 的架構如 DETR 也展現出優異成果，但本章主要探討 two-stage 與 one-stage 架構。

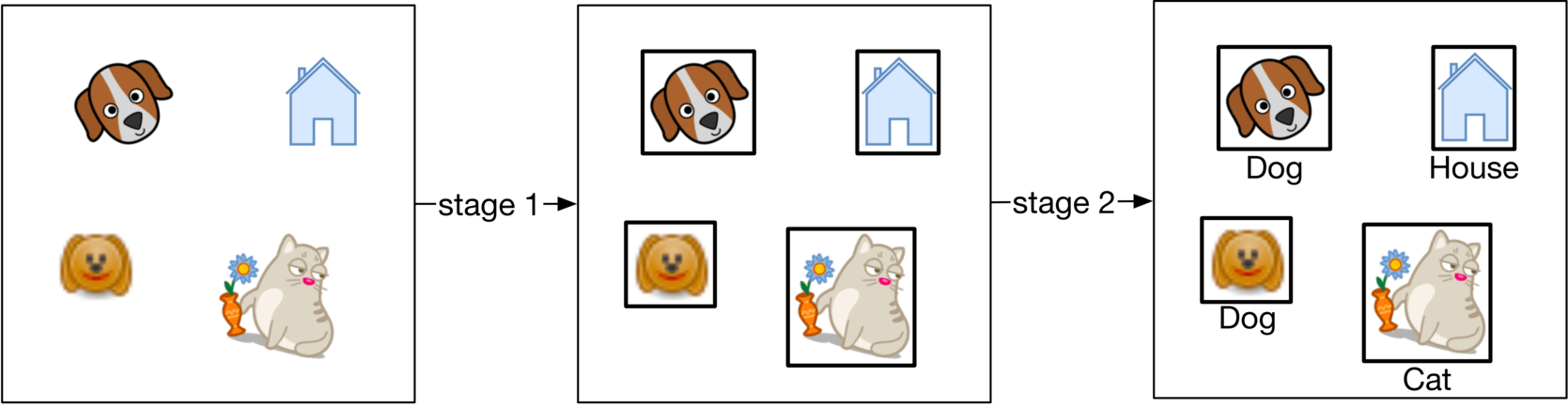

Two-stage 網路#

Two-stage 網路使用兩個獨立模型：

1. 區域提議網路（Region Proposal Network, RPN）： 掃描影像，提議可能包含物件的候選區域
2. 分類器（Classifier）： 處理每個候選區域，將其分類為物件類別

常見的 two-stage 網路包括：R-CNN、Fast R-CNN 與 Faster R-CNN。

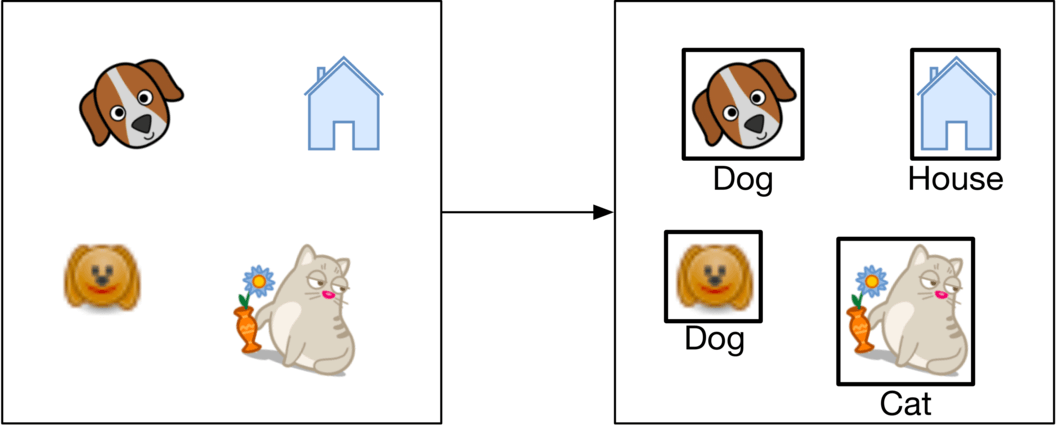

One-stage 網路#

One-stage 網路將兩個階段合而為一，使用單一網路同時生成 bounding boxes 與物件類別，無需明確的區域提議步驟。

常見的 one-stage 網路包括：YOLO 與 SSD 架構。

One-stage 與 Two-stage 比較#

本案例的資料集為 100 萬張影像，以現代標準而言並不算龐大，因此使用 two-stage 網路不會過度增加訓練成本。我們先以 two-stage 網路作為起點；當訓練資料量增加或需要更快的推論速度時，再考慮切換至 one-stage 網路。

資料準備#

資料工程#

本問題可用的資料包括：

• 標註資料集（Annotated dataset）
• Street View 影像

標註資料集#

根據需求，我們有 100 萬張已標註的影像。每張影像包含一組 bounding boxes 及對應的物件類別。

表 3.1：標註資料集的部分資料

每個 bounding box 由 4 個數值組成：左上角 X 座標、Y 座標、寬度、高度。

Street View 影像#

這些是資料蒐集團隊收集的 Street View 影像，ML 系統會處理這些影像以偵測人臉與車牌。

表 3.2：Street View 影像的中繼資料

特徵工程#

特徵工程階段先進行標準前處理（如縮放與正規化），再透過資料增強（data augmentation）擴充資料集。

資料增強#

資料增強是將原始資料進行微幅修改以產生新樣本的技術。隨著資料集規模增加，模型能學習到更複雜的模式。此技術在資料不平衡時尤其有用，可增加少數類別的樣本數。

常見的影像增強技術包括：

• 隨機裁切（Random crop）
• 隨機飽和度調整（Random saturation）
• 垂直或水平翻轉（Vertical / horizontal flip）
• 旋轉與/或平移（Rotation / translation）
• 仿射變換（Affine transformations）
• 調整亮度、飽和度或對比度

對於某些增強操作（如旋轉或翻轉），ground truth bounding boxes 也必須同步變換，否則標註資訊將與影像不一致。

資料增強可分為兩種形式：

• 離線（Offline）： 訓練前預先增強影像
• 線上（Online）： 訓練過程中即時增強影像

面試中更重要的是能討論不同方案的取捨，而非選擇哪一種。本案例採用離線資料增強。

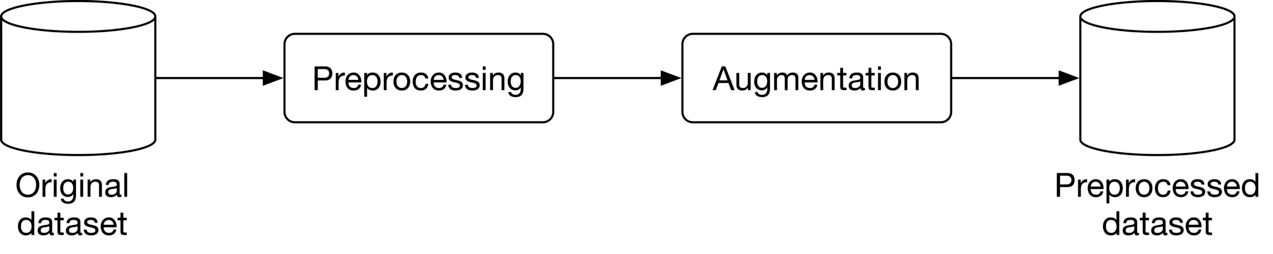

圖 3.6 展示資料集準備流程。經過前處理（縮放、正規化）與影像增強後，影像數量從 100 萬增加至 1000 萬。

模型開發#

模型選擇#

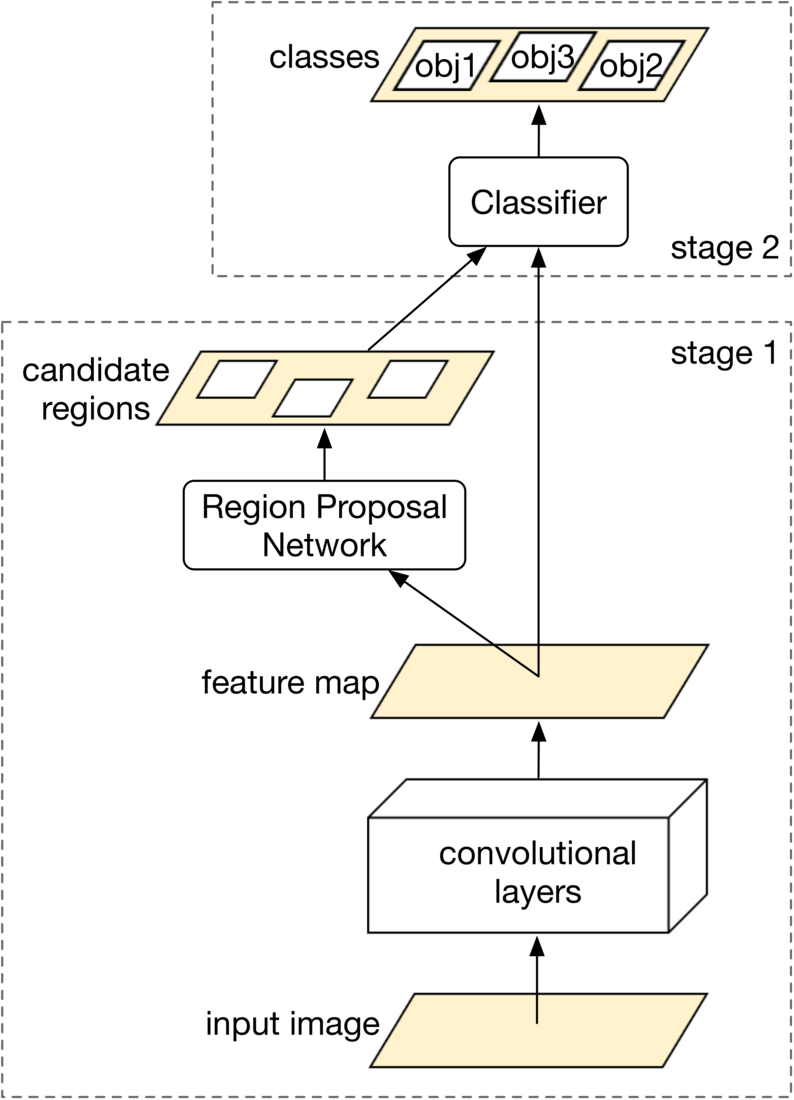

如前文所述，我們選用 two-stage 網路。圖 3.7 展示典型的 two-stage 架構。

架構包含以下元件：

卷積層（Convolutional Layers）#

卷積層 處理輸入影像，輸出特徵圖（feature map）。

區域提議網路（RPN）#

RPN 提議可能包含物件的候選區域：

• 以神經網路為基礎架構
• 輸入為卷積層產生的特徵圖
• 輸出為影像中的候選區域

分類器（Classifier）#

分類器決定每個候選區域的物件類別：

• 輸入為特徵圖與候選區域
• 為每個區域指派物件類別
• 通常基於神經網路實作

在 ML 系統設計面試中，通常不需要深入討論這些神經網路的具體架構細節。

模型訓練#

神經網路訓練通常涉及三個步驟：前向傳播（forward propagation）、損失計算（loss calculation）與反向傳播（backward propagation）。更多資訊請參考。

物件偵測模型需要在兩項任務上表現良好：

1. 預測的 bounding boxes 與 ground truth 高度重疊 — 回歸任務
2. 各物件類別的預測機率準確 — 分類任務

回歸損失（Regression Loss）#

衡量預測 bounding boxes 與 ground truth 的對齊程度，使用 Mean Squared Error (MSE)，記為 $L_{r e g}$：

$L_{r e g}=\frac{1}{M} \sum_{i=1}^M\left[\left(x_i-\hat{x}_i\right)^2+\left(y_i-\hat{y}_i\right)^2+\left(w_i-\hat{w}_i\right)^2+\left(h_i-\hat{h}_i\right)^2\right]$

其中：

• $M$：預測總數
• $x_i$：ground truth 左上角 $x$ 座標
• $\hat{x}_i$：預測左上角 $x$ 座標
• $y_i$：ground truth 左上角 $y$ 座標
• $\hat{y}_i$：預測左上角 $y$ 座標
• $w_i$：ground truth 寬度
• $\hat{w}_i$：預測寬度
• $h_i$：ground truth 高度
• $\hat{h}_i$：預測高度

分類損失（Classification Loss）#

衡量各偵測物件的預測機率準確度，使用 log loss（cross-entropy），記為 $L_{c l s}$：

$L_{c l s}=-\frac{1}{M} \sum_{i=1}^M \sum_{c=1}^C y_c \log \hat{y}_c$

其中：

• $M$：偵測到的 bounding boxes 總數
• $C$：物件類別總數
• $y_i$：偵測 $i$ 的 ground truth 標籤
• $\hat{y}_i$：偵測 $i$ 的預測類別標籤

最終損失函數#

結合分類損失與回歸損失，以平衡參數 $\lambda$ 加權：

$L=L_{c l s}+\lambda L_{r e g}$

評估#

Intersection Over Union (IOU)#

物件偵測模型通常需要偵測影像中 $N$ 個不同物件。為衡量整體效能，我們分別評估每個物件，再取平均。

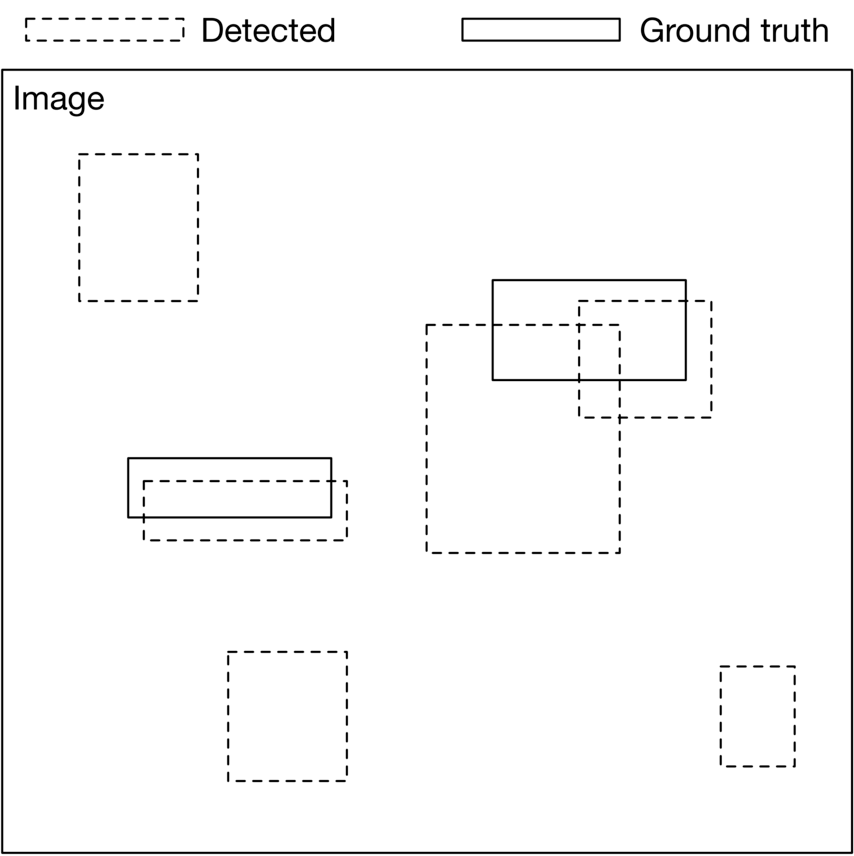

圖 3.8 顯示模型偵測了 6 個 bounding boxes，但實際僅有 2 個物件實例。如何判斷預測的 bounding box 是否正確？這需要理解 IOU 的定義。

IOU（Intersection Over Union） 衡量兩個 bounding boxes 的重疊程度：

• IOU = 1 表示預測與 ground truth 完全對齊（理想情況，實務中罕見）
• IOU 越高，預測越準確
• 通常設定 IOU 閾值來判定偵測是否正確：高於閾值為 true positive，低於閾值為 false positive

例如 IOU 閾值設為 0.7，表示與 ground truth 重疊達 0.7 以上的偵測視為正確偵測。

離線指標#

模型開發是迭代過程，我們使用離線指標快速評估新模型效能。常用指標包括：

• Precision（精確率）
• Average Precision（AP）
• Mean Average Precision（mAP）

Precision#

所有影像中，正確偵測佔全部偵測的比例。高 precision 代表系統的偵測結果更可靠。

$\text{Precision}=\frac{\text{Correct detections}}{\text{Total detections}}$

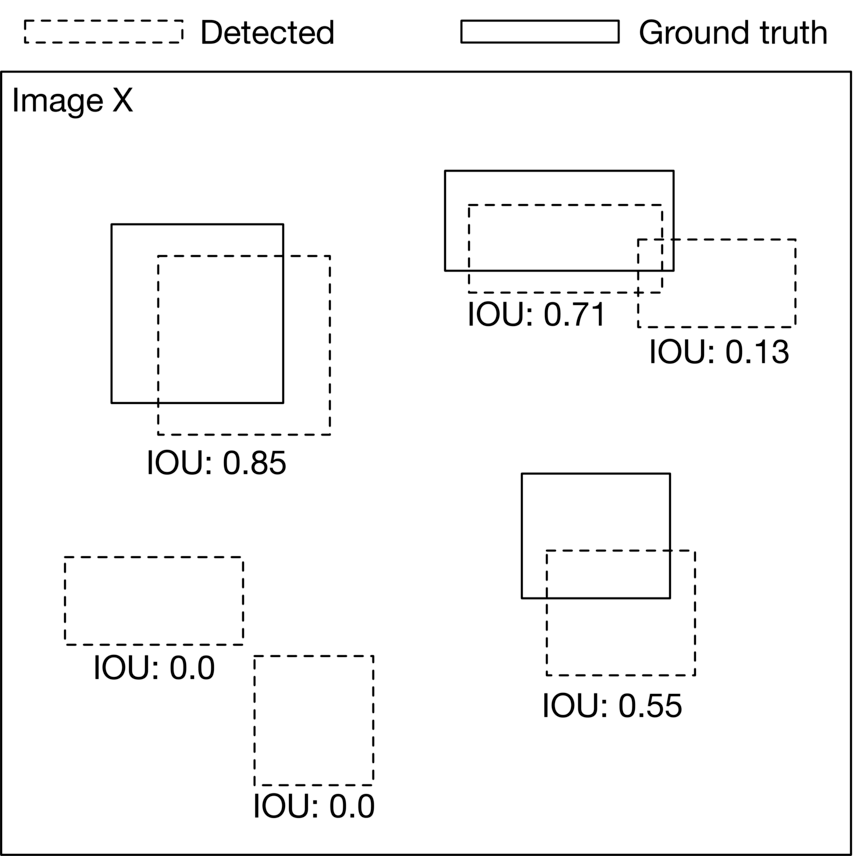

計算 precision 需要先選定 IOU 閾值。以圖 3.10 為例：

以三個不同 IOU 閾值計算 precision：

• IOU 閾值 = 0.7： 6 個偵測中有 2 個 IOU 超過 0.7 $\text{Precision}_{0.7}=\frac{2}{6}=0.33$
• IOU 閾值 = 0.5： 3 個偵測的 IOU 超過 0.5 $\text{Precision}_{0.5}=\frac{3}{6}=0.5$
• IOU 閾值 = 0.1： 4 個正確偵測 $\text{Precision}_{0.1}=\frac{4}{6}=0.67$

Precision 隨 IOU 閾值變化而不同，難以用單一閾值的 precision 來衡量模型整體效能。Average Precision 可解決此限制。

Average Precision (AP)#

計算多個 IOU 閾值下的 precision 並取平均：

$AP=\int_0^1 P(r) dr$

其中 $P(r)$ 為 IOU 閾值 $r$ 下的 precision。

上述公式可用離散求和近似。例如在 Pascal VOC2008 基準 中，AP 以 11 個均勻分布的閾值計算：

$AP=\frac{1}{11} \sum_{n=0}^{n=10} P(n)$

AP 總結了模型對特定物件類別（如人臉）的整體 precision。若要衡量模型在所有物件類別的整體 precision，則需使用 mAP。

Mean Average Precision (mAP)#

所有物件類別的 AP 平均值，總結模型整體效能：

$mAP=\frac{1}{C} \sum_{c=1}^C AP_c$

其中 $C$ 為模型偵測的物件類別總數。

mAP 是物件偵測系統常用的評估指標。標準基準所使用的閾值可參考。

線上指標#

根據需求，系統需要保護個人隱私。衡量方式包括：

• 使用者回報與投訴數量
• 由人工標註員抽樣檢查未正確模糊的影像比例
• 衡量偏差與公平性的指標（如不同種族和年齡群組的人臉模糊效果是否一致），但此項超出本次範圍

離線指標： 使用 mAP（整體 precision）與 AP（各類別 precision）。 線上指標： 主要指標為使用者回報數。

服務部署#

重疊的 Bounding Boxes#

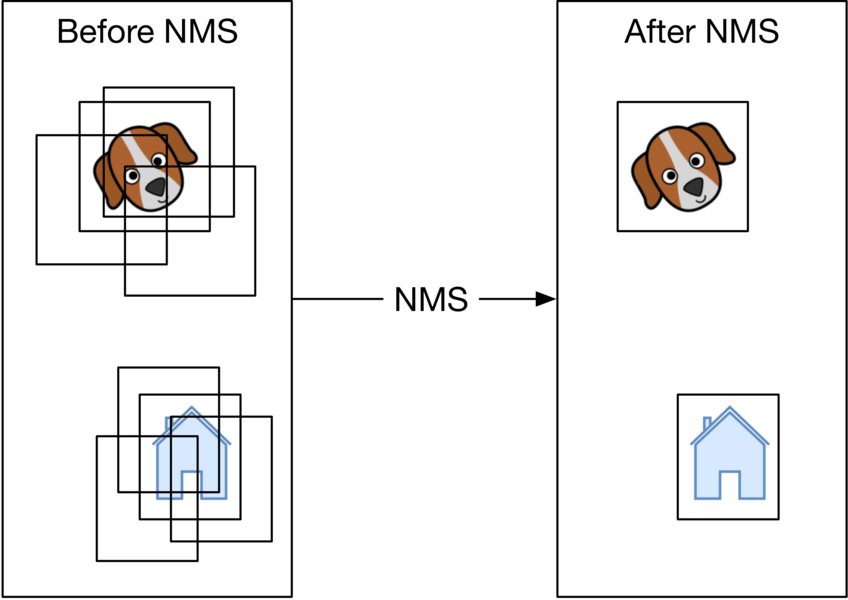

物件偵測演算法經常產生重疊的 bounding boxes，因為 RPN 會在每個物件周圍提議多個高度重疊的候選框。推論時需要將這些候選框縮減為每個物件一個 bounding box。

常用解決方案為 Non-Maximum Suppression（NMS） 演算法。

NMS#

NMS 是一種後處理演算法，用於選擇最合適的 bounding boxes：

• 保留高信心度的 bounding boxes
• 移除重疊的 bounding boxes

NMS 是 ML 系統設計面試中常見的考題，建議深入理解其原理與實作。

ML 系統設計#

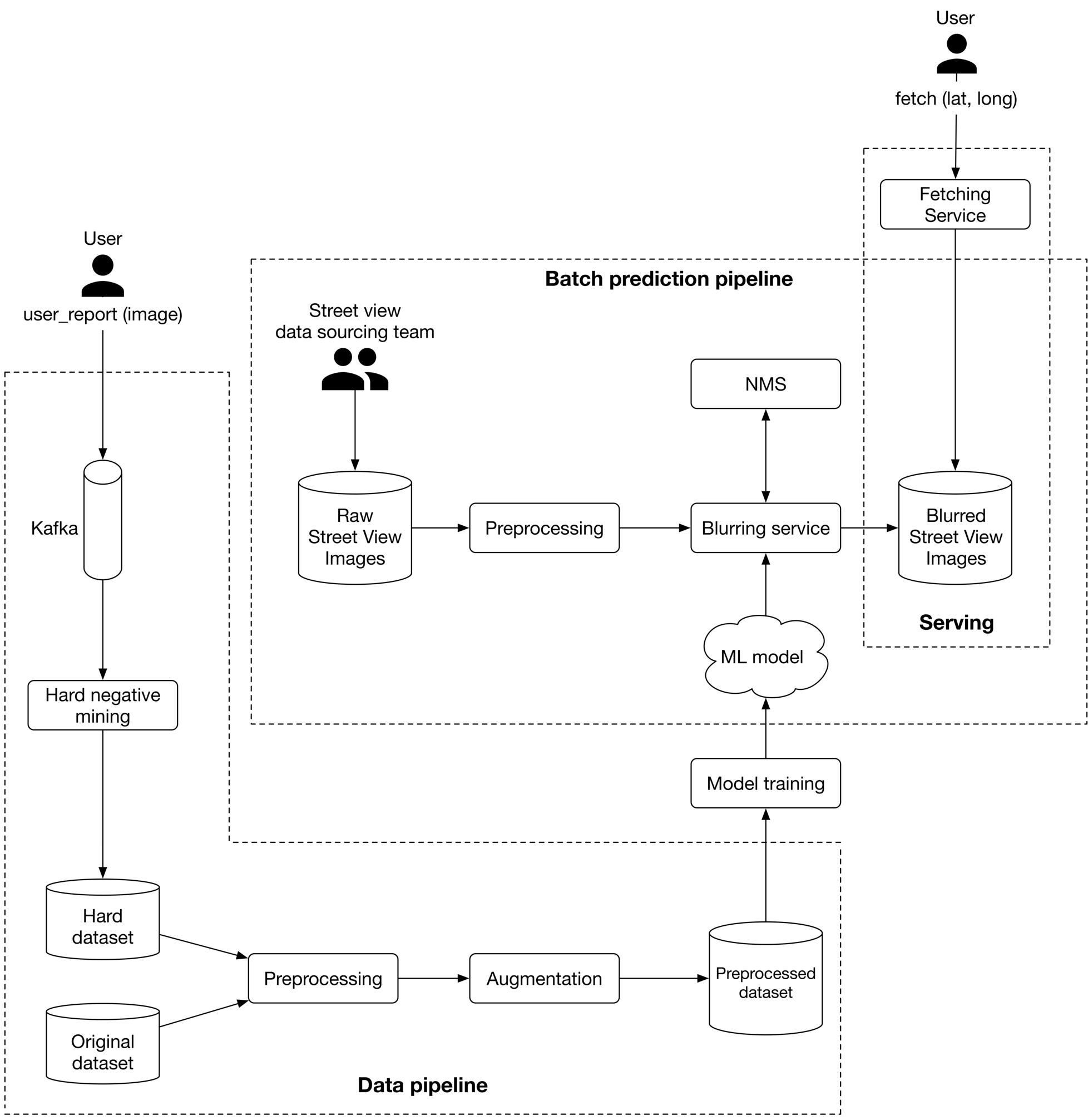

圖 3.12 展示模糊系統的整體 ML 系統設計。

批次預測管線（Batch Prediction Pipeline）#

根據需求，延遲不是主要考量，因此可採用批次預測（batch prediction）預先計算物件偵測結果。

前處理（Preprocessing）

對原始影像進行前處理（縮放、正規化等），詳見特徵工程章節。

模糊服務（Blurring Service）

對每張 Street View 影像執行以下操作：

1. 提供影像中偵測到的物件列表
2. 透過 NMS 元件精煉偵測結果
3. 對偵測到的物件進行模糊處理
4. 將模糊後的影像儲存至物件儲存（Object Storage）

前處理與模糊服務分離設計的原因：

• 前處理傾向於 CPU-bound 處理
• 模糊服務依賴 GPU 運算
• 分離後可獨立擴展各服務，並更有效利用 CPU 與 GPU 資源

資料管線（Data Pipeline）#

負責處理使用者回報、產生新的訓練資料，並準備訓練資料供模型使用。

Hard Negative Mining： 從模型預測錯誤的範例中刻意建立負樣本，加入訓練資料集。重新訓練後，模型對這類困難案例的表現應會提升。

其他討論主題#

若時間允許，可進一步討論：

• Transformer-based 物件偵測架構與 one-stage / two-stage 模型的差異及優缺點
• 分散式訓練技術以處理更大規模的資料集
• 歐洲 GDPR（General Data Protection Regulation）對系統的影響
• 評估人臉偵測系統的偏差
• 如何持續微調模型
• 如何使用 Active Learning 或 Human-in-the-Loop ML 選擇訓練資料
