映像建置器

Kubernetes 是通用的編排引擎，不只適合執行應用，也適合建置容器映像檔。「映像檔建置器」模式說明為什麼在叢集內建置映像檔是合理的，以及目前有哪些技術能在 Kubernetes 內建立映像檔。

問題#

本書至今的所有模式都在談「如何在 Kubernetes 上操作應用」。但建置應用本身呢？經典做法是在叢集外建置容器映像檔、推送到 registry，再於 Kubernetes 部署描述檔中引用它們。然而在叢集內建置有數項優勢：

只用一個叢集處理所有事（若公司政策允許）。在同一處建置與執行應用能大幅降低維護成本，也簡化容量規劃、減少平台資源開銷。
排程效率。 通常我們用 Jenkins 這類 CI 系統建置映像檔，而用 CI 系統建置本質上是一個排程問題：如何有效率地為建置工作找到閒置的運算資源。Kubernetes 的核心正是一個高度精巧的排程器，完美契合這類挑戰。
打通 CI 到 CD。 當我們邁向持續交付、從建置映像檔過渡到執行容器時，若建置發生在同一叢集內，兩個階段共享同一套基礎設施，過渡更順暢。

舉個具體例子：假設在所有應用共用的基礎映像檔中發現了新的安全漏洞。團隊修好之後，你必須重建所有依賴該基礎映像檔的應用映像檔，並用新映像檔更新執行中的應用。實作映像檔建置器模式後，叢集同時知道「映像檔的建置」與「它的部署」，因而能在基礎映像檔改變時自動重新部署。

無守護程式建置（Daemonless Builds）

在 Kubernetes 內建置時，叢集完全掌控建置流程，但也因此需要更高的安全標準——建置不再是隔離執行的。要在叢集內建置，關鍵是不以 root 權限執行建置。

Docker 憑藉無與倫比的使用者體驗，成功把容器技術帶給大眾。它基於客戶端-伺服器架構，背景執行的 Docker daemon 透過 REST API 接收客戶端指令。這個 daemon 主要因網路與 volume 管理需求而需要 root 權限，但這帶來安全風險：不受信任的行程可能逃出容器，入侵者便能取得整台主機的控制權。

這個疑慮不只適用於執行容器，也適用於建置容器——因為 Docker daemon 執行任意指令時，建置同樣發生在容器內。

許多專案因此誕生，讓 Docker 建置不需要 root 權限，以縮小攻擊面。有些不允許建置期間執行指令（例如 Jib），其他工具則採用不同技術。撰寫本書時，最知名的無守護程式映像檔建置工具是 img、buildah 與 Kaniko；此外 S2I 系統也在不需要 root 權限的情況下完成映像檔建置。

解法#

在 Kubernetes 叢集中建置映像檔，最古老也最成熟的方式是 OpenShift build 子系統，它支援多種建置方式，其中一種是 Source-to-Image（S2I）——一種以「builder image」進行建置、帶有明確主張（opinionated）的做法。

另一個叢集內建置的機制是 Knative Build，它運行在 Kubernetes 與 service mesh Istio 之上，是 Knative（一個建置、部署與管理無伺服器工作負載的平台）的主要組成之一。

OpenShift Build#

Red Hat OpenShift 是 Kubernetes 的企業版發行版。除了支援 Kubernetes 的一切之外，它加入了整合式容器映像檔 registry、單一登入支援、新的使用者介面，也為 Kubernetes 加上原生的映像檔建置能力。OpenShift build 是第一個與叢集整合、直接建置由 Kubernetes 管理之映像檔的方式，支援多種建置策略：

Source-to-Image（S2I）：取用應用原始碼，藉助語言特定的 S2I builder image 建立可執行的成品，再把映像檔推送到整合式 registry。
Docker Builds：使用 Dockerfile 加上一個 context 目錄，像 Docker daemon 那樣建立映像檔。
Pipeline Builds：把建置對應到內部託管之 Jenkins 伺服器的建置工作，讓使用者設定 Jenkins pipeline。
Custom Builds：讓你完全掌控映像檔的建立方式。在自訂建置中，你必須自己在建置容器內建立映像檔並推送到 registry。

建置的輸入可來自不同來源：

Git：以遠端 URL 指定的儲存庫，從中取得原始碼。
Dockerfile：直接存放為建置組態資源一部分的 Dockerfile。
Image：另一個容器映像檔，從中抽取檔案供當前建置使用。這個來源型別讓「串接建置（chained builds）」成為可能。
Secret：為建置提供機密資訊的資源。
Binary：從外部提供所有輸入，必須在啟動建置時提供。

可用哪些輸入來源、以何種方式使用，取決於建置策略。Binary 與 Git 是互斥的來源型別，其他來源可以組合或單獨使用。

所有建置資訊定義在名為 BuildConfig 的中心資源物件中。我們可以直接把它套用到叢集，或使用 oc（OpenShift 版的 kubectl）——它支援定義與觸發建置的專屬指令。

在看 BuildConfig 之前，需要先理解兩個 OpenShift 特有的概念：

ImageStream

一個引用一或多個容器映像檔的 OpenShift 資源，有點像包含多個不同標籤映像檔的 Docker repository。OpenShift 把實際帶標籤的映像檔對應到 ImageStreamTag 資源，於是一個 ImageStream（repository）就擁有一份 ImageStreamTag（帶標籤映像檔）的引用清單。

為什麼需要這層額外抽象？因為它讓 OpenShift 能在 registry 中某個 ImageStreamTag 的映像檔更新時發出事件。 映像檔在建置期間、或被推送到 OpenShift 內部 registry 時產生；建置或部署就能監聽這些事件，觸發新的建置或啟動部署。

要把 ImageStream 連到部署，OpenShift 使用 DeploymentConfig 資源，而非只能直接使用容器映像檔引用的 Kubernetes Deployment 資源。不過若你不打算使用 ImageStream，在 OpenShift 上仍可使用原生的 Deployment。

Trigger（觸發器）

可以視為一種事件監聽器。其中一種是 imageChange，它對「ImageStreamTag 變更所發布的事件」做出反應——例如導致另一個映像檔重建，或讓使用該映像檔的 Pod 重新部署。

Source-to-Image（S2I）#

S2I builder image 就是一個標準容器映像檔，內含一組 S2I 腳本，其中兩個指令是必要的：

assemble：建置開始時被呼叫。它的任務是取用某個已設定輸入所提供的原始碼，必要時編譯，並把最終成品複製到適當位置。
run：作為此映像檔的進入點。OpenShift 部署映像檔時會呼叫這個腳本，它使用產生的成品來提供應用服務。

你也可以選擇性地提供腳本來顯示用法訊息、為「增量建置」保存產生的成品（供後續建置中的 assemble 腳本取用），或加入一些健全性檢查。

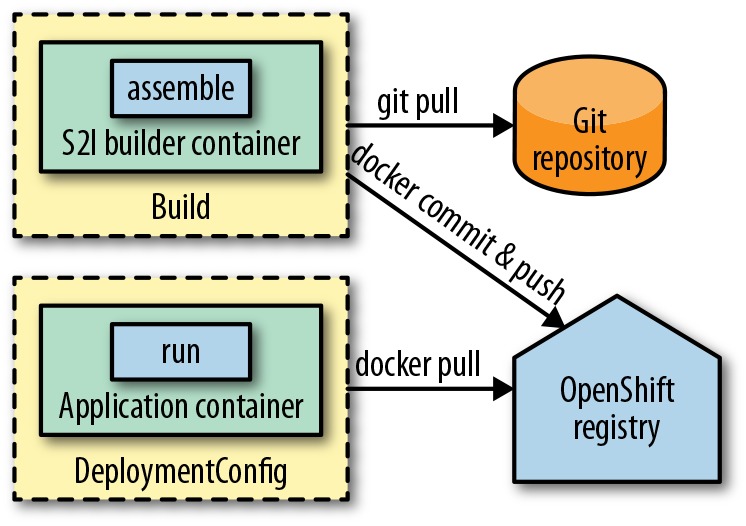

S2I 建置有兩項材料：builder image 與 source input。建置啟動時（因收到觸發事件或手動啟動），S2I 建置系統把兩者結合；當建置映像檔完成工作（例如編譯完原始碼），該容器就被提交為一個映像檔並推送到設定的 ImageStreamTag。這個映像檔包含編譯與備妥的成品，且其 run 腳本被設為進入點。

apiVersion: v1
kind: BuildConfig
metadata:
  name: random-generator-build
spec:
  source:
    git: # 要取得的原始碼引用，此例從 GitHub 抓取
      uri: https://github.com/k8spatterns/random-generator
  strategy:
    sourceStrategy: # sourceStrategy 切換為 S2I 模式
      from:
        kind: DockerImage # builder image 直接從 Docker Hub 取得
        name: fabric8/s2i-java
  output:
    to:
      # 要以產生之映像檔更新的 ImageStreamTag，
      # 亦即 assemble 腳本執行後被提交的 builder 容器
      kind: ImageStreamTag
      name: random-generator-build:latest
  triggers:
    - type: ImageChange # builder image 更新時自動重建

S2I 是建立應用映像檔的健壯機制，且比純 Docker 建置更安全，因為建置流程完全由受信任的 builder image 掌控。但它仍有一些缺點：

建議做法：架設一個叢集內部的 Maven repository 作為快取，並把 builder image 設定為存取這個共用 repository，而非從遠端下載成品。
另一種縮短建置時間的方式是 S2I 的增量建置，重用先前建置所建立或下載的成品。但這會從先前產生的映像檔複製大量資料到當前建置容器，效能好處通常不比「用叢集本地代理保存依賴」高多少。

為了擺脫 Maven 這類不必要的 builder 工具，OpenShift 提供串接建置，取用 S2I 建置的結果來建立精簡的執行期映像檔。

Docker builds#

OpenShift 也支援在叢集內直接進行 Docker 建置：把 Docker daemon 的 socket 直接掛載進建置容器，再用它執行 docker build。來源是一個 Dockerfile 與一個裝著 context 的目錄；你也可以用 Image 來源引用任意映像檔，從中把檔案複製到 Docker 建置的 context 目錄——這個技巧搭配觸發器，正是串接建置的基礎。

或者，你也可以用標準的多階段（multistage）Dockerfile 來分離建置與執行期部分，結果與下述串接建置相同。

串接建置（Chained builds）#

串接建置由一次初始的 S2I 建置組成，產生二進位執行檔這類執行期成品；接著由第二次建置（通常是 Docker 類型）從產生的映像檔中取出這個成品。

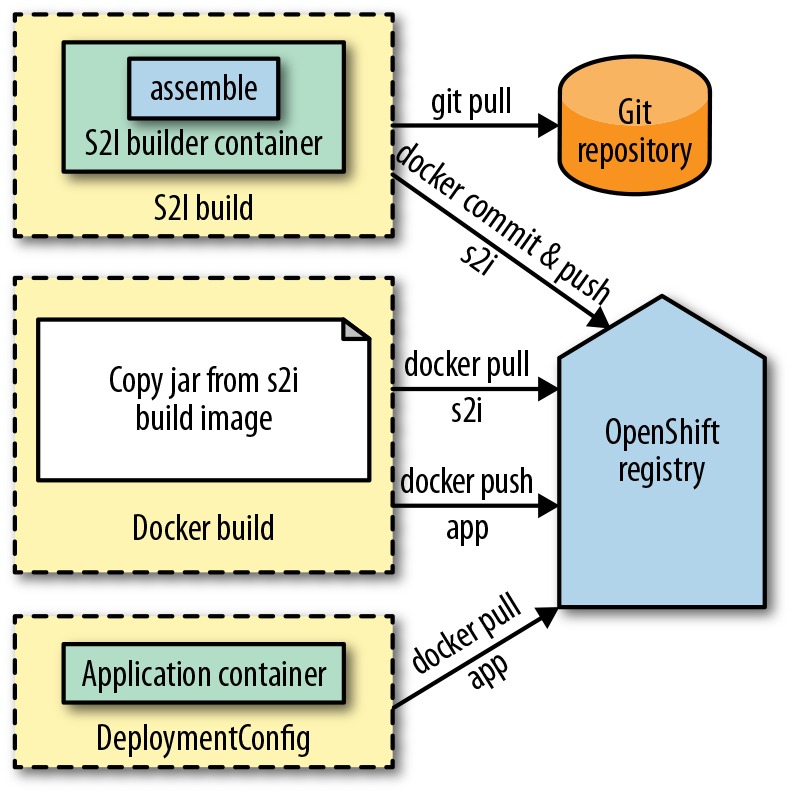

圖 25-2：串接建置——以 S2I 編譯、以 Docker build 產生應用映像檔

apiVersion: v1
kind: BuildConfig
metadata:
  name: runtime
spec:
  source:
    images:
      # Image 來源引用「含 S2I 建置結果」的 ImageStream，
      # 並選出映像檔中含已編譯 JAR 封存檔的目錄
      - from:
          kind: ImageStreamTag
          name: random-generator-build:latest
        paths:
          - sourcePath: /deployments/.
            destinationDir: "."
    # Docker 建置的 Dockerfile 來源：從 S2I 產生的 ImageStream 複製 JAR 封存檔
    dockerfile: |-
      FROM openjdk:8-alpine
      COPY *.jar /
      CMD java -jar /*.jar
  strategy:
    type: Docker # 策略選擇 Docker 建置
  output:
    to:
      kind: ImageStreamTag
      name: random-generator:latest
  triggers:
    # S2I 結果的 ImageStream 改變時自動重建
    #（也就是在成功執行 S2I 編譯出 JAR 封存檔之後）
    - imageChange:
        automatic: true
        from:
          kind: ImageStreamTag
          name: random-generator-build:latest
      type: ImageChange

注意這裡的觸發器監控的是 S2I 建置的結果。每當我們執行 S2I 建置，它就會導致執行期映像檔重建，讓兩個 ImageStream 始終保持同步。最終推送到 random-generator ImageStream 的映像檔，就能用於 DeploymentConfig 來執行應用。

Knative Build#

Google 於 2018 年啟動 Knative 專案，目標是為 Kubernetes 帶來進階的應用相關功能。

Knative 的基礎是 Istio 這類 service mesh，它開箱即用地提供流量管理、可觀測性與安全的基礎設施服務（service mesh 使用邊車為應用埋設基礎設施相關功能）。在 service mesh 之上，Knative 提供主要面向應用開發者的額外服務：

Knative serving：為應用服務提供 scale-to-zero 支援，可供 FaaS 平台運用。搭配「彈性擴縮」模式與底層 service mesh 支援，Knative serving 讓服務能從零擴縮到任意多個複本。
Knative eventing：透過 channel 把事件從來源送到接收端的機制。事件可以觸發作為 sink 的 Service 從零擴大。
Knative build：在 Kubernetes 叢集內把應用原始碼編譯成容器映像檔。後續專案是 Tekton Pipelines，最終將取代 Knative build。

Istio 與 Knative 都以 Operator 模式實作，並用 CRD 宣告它們所管理的領域資源。
Knative 的設計是提供建構單元以整合你既有的 CI/CD 方案，它本身並不是一套建置容器映像檔的 CI/CD 解決方案；Knative build 主要面向工具開發者，讓他們為終端使用者提供介面與無縫的建置體驗。

簡單的 Build#

Build CRD 是 Knative build 的核心元素，它定義了 Knative build operator 需要執行的具體步驟：

source 規格：指向應用原始碼的位置。可以是 Git 儲存庫、Google Cloud Storage 這類遠端位置，甚至是任意一個 build operator 能從中抽取原始碼的容器。
steps：把原始碼變成可執行容器映像檔所需的步驟。每個步驟引用一個用來執行該步驟的 builder image。每個步驟都能存取掛載在 /workspace 的 volume，它裝著原始碼，同時也用於步驟之間共享資料。

apiVersion: build.knative.dev/v1alpha1
kind: Build
metadata:
  name: random-generator-build-jib # build 物件的名稱
spec:
  source:
    git: # 以 GitHub URL 指定的原始碼規格
      url: https://github.com/k8spatterns/random-generator.git
      revision: master
  steps: # 一或多個建置步驟
    - name: build-and-push
      image: gcr.io/cloud-builders/mvn # 此步驟使用的映像檔，內含 Java 與 Maven
      args: # 傳給 builder 容器的參數，
        # 會觸發 Maven 透過 jib-maven-plugin
        # 編譯、建立並推送容器映像檔
        - compile
        - com.google.cloud.tools:jib-maven-plugin:build
        - -Djib.to.image=registry/k8spatterns/random-generator
      workingDir: /workspace # /workspace 為每個建置步驟共享並掛載

這裡用 Jib 在不需要 Docker daemon 的情況下建置映像檔並推送到 registry。

底層如何運作

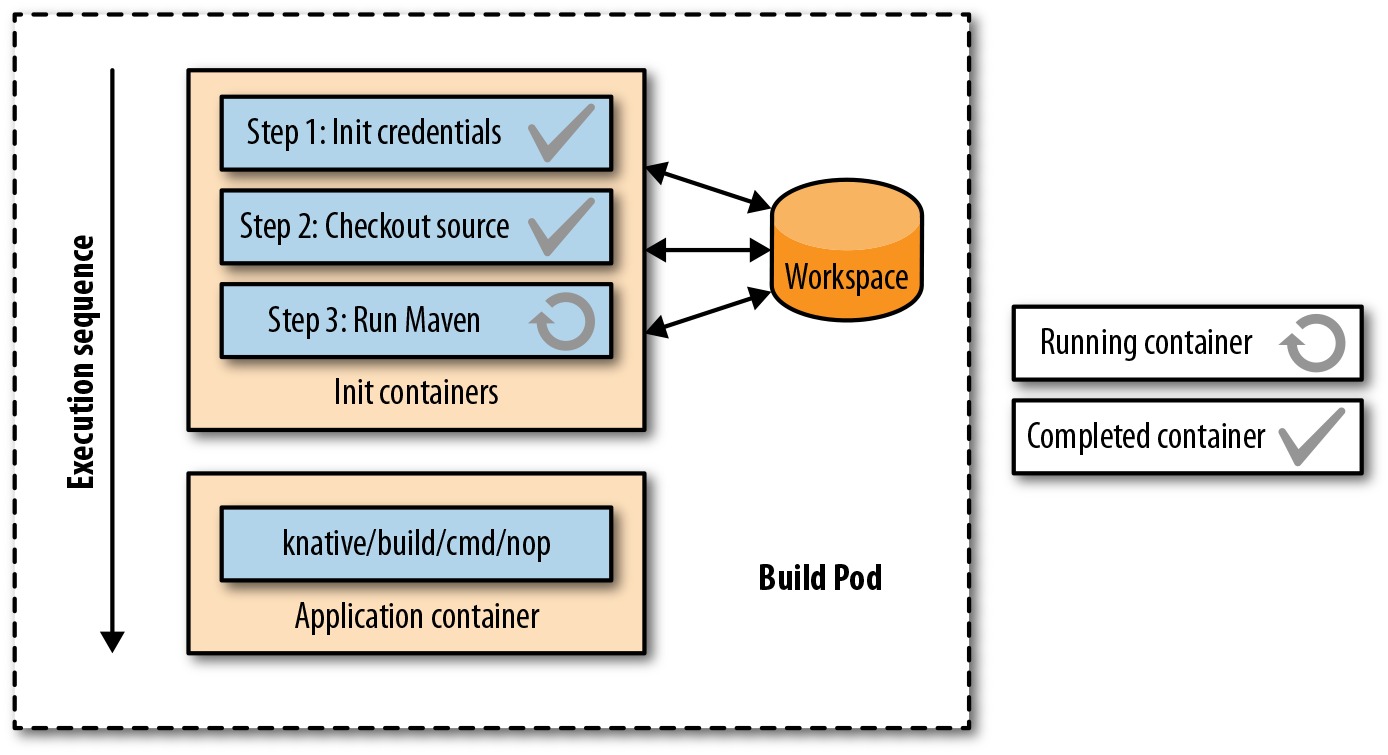

自訂的 Build 資源會被轉換成一般的 Kubernetes 資源：一個 Build 變成一個 Pod，建置步驟被轉譯成一連串依序呼叫的 Init Container。

最前面幾個 init container 是隱含建立的：本例中一個負責初始化與外部儲存庫互動所需的憑證，另一個負責從 GitHub 取出原始碼。
其餘的 init container 就是我們宣告的步驟與其 builder image。
所有 init container 結束後，主容器只是個什麼都不做的 no-op，於是 Pod 在初始化步驟後就停止。

Build templates#

上例只有單一建置步驟，但典型的建置由多個步驟組成。BuildTemplate 自訂資源可以讓相似的建置重用同一組步驟。

以下範本包含三個步驟：

用 mvn package 產生 Java JAR 檔。
產生一個 Dockerfile，把 JAR 複製進容器映像檔，並以 java -jar 啟動它。
用 builder image 透過 Kaniko 建立並推送容器映像檔（Kaniko 是 Google 開發的工具，能在容器內、以使用者空間執行的本地 Docker daemon，從 Dockerfile 建置容器映像檔）。

範本與 Build 大致相同，差別在於它支援參數作為佔位符，在使用範本時才填入。本例中 IMAGE 是唯一需要的參數，用來指定要建立的目標映像檔。

apiVersion: build.knative.dev/v1alpha1
kind: BuildTemplate
metadata:
  name: maven-kaniko
spec:
  parameters: # 使用此範本時需提供的參數清單
    - name: IMAGE
      description: The name of the image to create and push
  steps:
    - name: maven-build # 用 Maven 編譯與封裝 Java 應用的步驟
      image: gcr.io/cloud-builders/mvn
      args:
        - package
      workingDir: /workspace
    - name: prepare-docker-context # 產生 Dockerfile 以複製並啟動 JAR 的步驟
      image: alpine
      command: [....]
    - name: image-build-and-push # 呼叫 Kaniko 建置並推送 Docker 映像檔的步驟
      image: gcr.io/kaniko-project/executor
      args:
        - --context=/workspace
        - --destination=${IMAGE} # 目的地使用所提供的範本參數

接著 Build 只需指定範本名稱，而不必列出步驟清單：

apiVersion: build.knative.dev/v1alpha1
kind: Build
metadata:
  name: random-generator-build-chained
spec:
  source: # 原始碼來源規格
    git:
      url: https://github.com/k8spatterns/random-generator.git
      revision: master
  template: # 引用前面定義的範本
    name: maven-kaniko
    arguments: # 作為參數填入範本的映像檔規格
      - name: IMAGE
        value: registry:80/k8spatterns/random-generator

如你所見，你只需指定要建立的應用容器映像檔名稱，就能輕鬆重用這個多步驟建置來建立不同的應用。Knative 的 build-templates 儲存庫中有許多預先定義好的範本。

討論#

我們看了兩種在叢集內建置容器映像檔的方式。

OpenShift build 漂亮地展示了「在同一叢集內建置與執行應用」的主要好處之一：透過 ImageStream 觸發器，你不只能串連多個建置，還能在建置更新了應用容器映像檔時重新部署應用。

這在較前段的環境特別有用——那裡的建置步驟通常緊接著部署步驟。建置與部署之間更好的整合，是邁向持續交付這個聖杯的一步。

搭配 S2I 的 OpenShift build 是久經驗證的成熟技術，但 S2I 目前只能在 OpenShift 版本的 Kubernetes 上使用。

Knative build 是這個模式的另一種實作。它的主要目的是把原始碼轉換成可執行的容器映像檔並推送到 registry，好讓 Deployment 取用；這些步驟由 builder image 執行，可為不同技術各自提供。Knative build 對建置的具體步驟不置可否，它關心的是如何管理建置的生命週期、以及如何排程建置。

Knative build 仍是年輕專案（2019 年），提供的是叢集建置的建構單元。它不太是給終端使用者用的，而是給工具打造者用的。 可以預期新舊工具會陸續支援 Knative build 或其後繼專案，屆時我們將看到更多映像檔建置器模式的實作。
