組態範本 • Kubernetes 設計模式

「組態範本」模式讓我們能在應用啟動期間建立並處理龐大而複雜的組態。產生出來的組態，會依處理範本時所用的參數，對應到目標執行環境。

問題#

ConfigMap 與 Secret 可以用來設定應用，但有時組態檔會變得又大又複雜，此時直接把組態檔塞進 ConfigMap 就會出問題：

必須正確地嵌入資源定義，要小心引號這類特殊字元，避免破壞 Kubernetes 資源語法。
大小限制：ConfigMap 或 Secret 所有值的總和上限為 1 MB（由底層後端儲存 Etcd 施加）。

更關鍵的是：大型組態檔在不同執行環境之間通常只有些微差異。 這種相似性導致 ConfigMap 裡出現大量重複與冗餘，因為每個環境的資料幾乎都一樣。

解法#

要減少重複，合理的做法是只把有差異的組態值（例如資料庫連線參數）存進 ConfigMap、甚至直接放在環境變數裡。容器啟動時，再用組態範本處理這些值，產生完整的組態檔（例如 JBoss WildFly 的 standalone.xml）。應用啟動前，處理完成的組態檔會被放到一個位置，之後就能像任何其他組態檔一樣直接使用。

有許多工具可在應用初始化期間處理範本，例如 Tiller（Ruby）與 Gomplate（Go）。

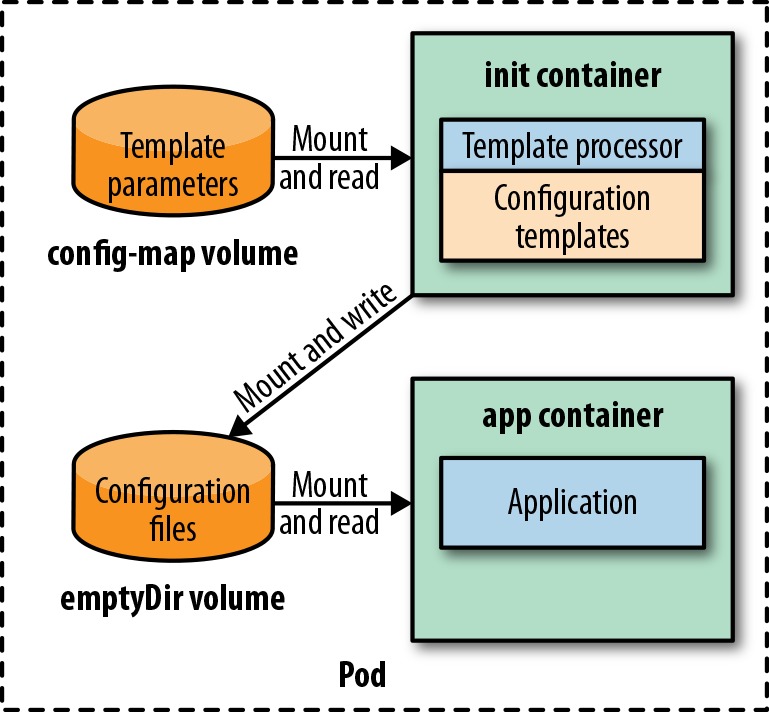

圖 21-1：組態範本——以來自環境變數或掛載 volume（可能由 ConfigMap 支撐）的資料填入

執行期進行這種即時處理有兩種技術：

把範本處理器放進 Dockerfile 的 ENTRYPOINT，讓範本處理直接成為容器映像檔的一部分。這裡的進入點通常是一個腳本：先做範本處理，再啟動應用；範本參數來自環境變數。
用 Pod 的 Init Container 執行範本處理器，為 Pod 中的應用容器產生組態。

對 Kubernetes 而言，Init Container 的做法最吸引人，因為我們可以直接用 ConfigMap 作為範本參數。

運作結構#

應用的 Pod 定義至少包含兩個容器：一個負責範本處理的 init container，以及應用容器。init container 不只裝著範本處理器，也裝著組態範本本身。 此外還定義兩個 volume：

一個由 ConfigMap 支撐的 volume，存放範本參數。
一個 emptyDir volume，用來在 init container 與應用容器之間共享處理完的範本。

Pod 啟動時的步驟為：

init container 啟動並執行範本處理器。處理器從自己的映像檔取得範本、從掛載的 ConfigMap volume 取得範本參數，把結果存進 emptyDir volume。
init container 結束後，應用容器啟動，並從 emptyDir volume 載入組態檔。

完整範例：WildFly 兩環境組態#

以下範例用 init container 管理 WildFly 在開發與正式兩個環境的完整組態檔。兩者極為相似，只在日誌方式上有差別：每行日誌分別以 DEVELOPMENT: 或 PRODUCTION: 為前綴。

日誌樣式存放在 standalone.xml 中，我們用 Go template 語法把它參數化：

<formatter name="COLOR-PATTERN">
  <pattern-formatter pattern="{{(datasource "config").logFormat}}"/>
</formatter>

這裡使用 Gomplate 作為範本處理器，它以「資料來源（data source）」的概念來引用待填入的範本參數。本例中，資料來源來自掛載到 init container 的 ConfigMap volume，其中包含一個鍵 logFormat，實際格式即由此取出。

接著建立 init container 的 Docker 映像檔，Dockerfile 非常簡單：

FROM k8spatterns/gomplate
COPY in /in

基礎映像檔 k8spatterns/gomplate 包含範本處理器與一個進入點腳本，預設使用以下目錄：

/in：存放 WildFly 組態範本，包含參數化的 standalone.xml，直接加入映像檔中。
/params：查找 Gomplate 資料來源（YAML 檔案）的位置，由 ConfigMap 支撐的 Pod volume 掛載而來。
/out：處理完的檔案存放目錄，會被掛載到 WildFly 應用容器中作為組態使用。

第二項材料是存放參數的 ConfigMap，本例只用一個簡單的鍵值檔案：

logFormat: "DEVELOPMENT: %-5p %s%e%n"

名為 wildfly-parameters 的 ConfigMap 以鍵 config.yml 引用這份 YAML 資料，由 init container 取用。最後是 WildFly 伺服器的 Deployment 資源：

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  labels:
    example: cm-template
  name: wildfly-cm-template
spec:
  replicas: 1
  template:
    metadata:
      labels:
        example: cm-template
    spec:
      initContainers:
        # 存放組態範本的映像檔
        - image: k8spatterns/example-config-cm-template-init
          name: init
          volumeMounts:
            - mountPath: "/params" # 參數由 ConfigMap wildfly-parameters 掛載而來
              name: wildfly-parameters
            - mountPath: "/out" # 寫出處理後範本的目標目錄，由空 volume 掛載
              name: wildfly-config
      containers:
        - image: jboss/wildfly:10.1.0.Final
          name: server
          command:
            - "/opt/jboss/wildfly/bin/standalone.sh"
            - "-Djboss.server.config.dir=/config"
          ports:
            - containerPort: 8080
              name: http
              protocol: TCP
          volumeMounts:
            - mountPath: "/config" # 存放產生之完整組態檔的目錄掛載為 /config
              name: wildfly-config
      volumes:
        # 參數用的 ConfigMap，以及用於共享處理後組態的空目錄
        - name: wildfly-parameters
          configMap:
            name: wildfly-parameters
        - name: wildfly-config
          emptyDir: {}

啟動這個 Deployment 時會發生：

init container 被建立並執行其指令：從 ConfigMap volume 取得 config.yml，填入 /in 目錄中的範本，把處理後的檔案存到 /out（也就是 wildfly-config volume 掛載的位置）。
init container 完成後，WildFly 伺服器啟動，並以參數指示它從 /config 目錄讀取完整組態——/config 正是那個共享 volume wildfly-config。

關鍵在於：從開發切換到正式環境時，完全不必更動這些 Deployment 資源描述檔，只有存放範本參數的 ConfigMap 不同。

有了這個技巧，就能輕鬆做出符合 DRY（Don’t Repeat Yourself）原則的組態，不必複製與維護重複的大型組態檔。例如當 WildFly 組態要為所有環境做調整時，只需更新 init container 中的單一範本檔，維護上有顯著優勢，也不再有組態漂移（configuration drift）的風險。

使用 Pod 與 volume 時，出問題不容易除錯。若你想檢視處理後的範本，可以查看節點上的 /var/lib/kubelet/pods/{podid}/volumes/kubernetes.io~empty-dir/ 目錄，它包含 emptyDir volume 的內容。Pod 執行中時 kubectl exec 進去，檢查此目錄中產生的檔案即可。

討論#

組態範本模式建立在「組態資源」之上，特別適合「需要在多個環境中操作、且組態複雜相似」的應用。

但組態範本的配置較複雜，可動部件更多、更容易出錯。只在你的應用確實需要龐大組態資料時才用它。

這類應用通常需要相當大量的組態資料，其中卻只有一小部分與環境相關。即使一開始把整份組態直接複製到各環境專屬的 ConfigMap 行得通，它終究會隨時間分歧，為維護帶來負擔。在這種情況下，範本做法就是完美解。
