這門手藝是怎麼從棍子在沙地上劃出的地圖，演變成今日的互動式儀表板？

史前到 18 世紀：地圖、表格與最早的圖表#

最早的「資料視覺化」可能就是某位採集者用棍子在沙地上劃出食物方位的地圖。視覺佔據人腦超過半數活動，視覺溝通因此是生存本能而非新潮流。

• 視覺溝通先有洞穴壁畫，再有地圖、曆法、家譜、樂譜、結構圖
• 17 世紀末至 18 世紀初表格（tables）出現，用空間排列降低閱讀大量資料的負擔，帳簿就此誕生，主宰了兩個世紀

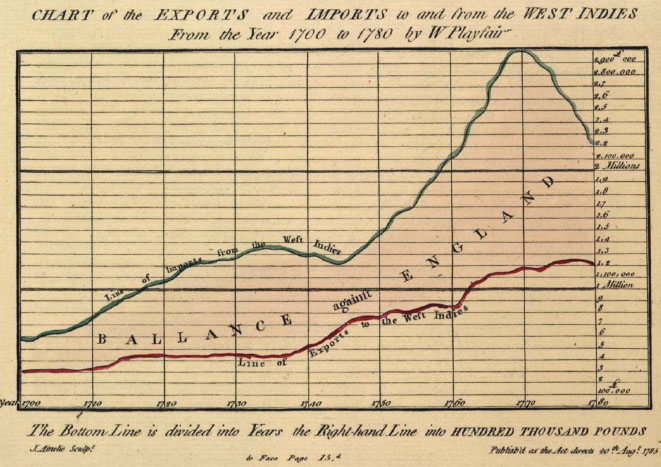

• 1786 年，普萊費爾（William Playfair）在《商業與政治圖表集》（The Commercial and Political Atlas）中使用折線圖、長條圖，後又加上圓餅圖——這就是我們今日所謂「圖表」的起點

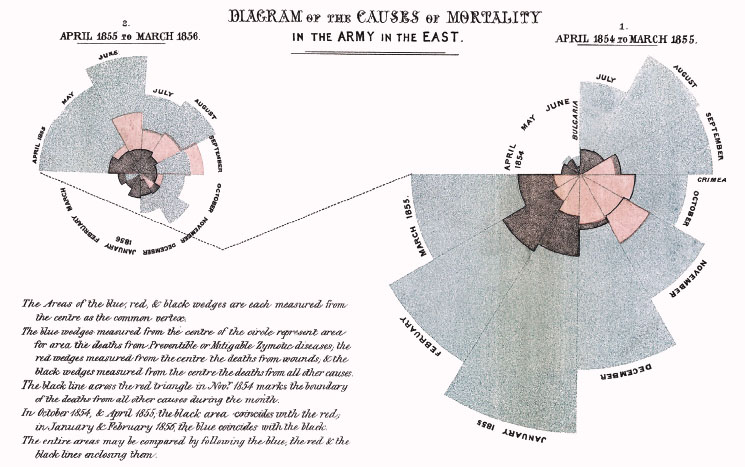

• 1858 年，南丁格爾（Florence Nightingale）的「玫瑰圖」（coxcomb diagrams）揭示克里米亞戰爭中疾病才是英軍主要殺手，推動了醫院衛生改革

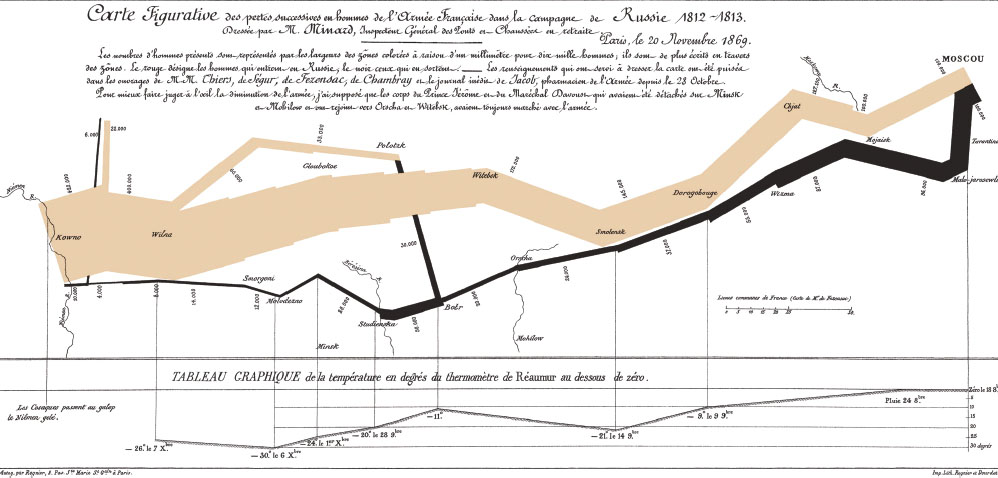

• 1861 年，米納德（Charles Minard）描繪拿破崙俄羅斯遠征軍隊潰滅的圖，成為資訊圖表的經典

Brinton → Bertin → Tukey → Tufte：奠基者譜系#

工業革命為人類帶來空前複雜度，視覺化正是「把複雜抽象成可理解形式」的工具。鐵路公司是最早的圖表先驅。

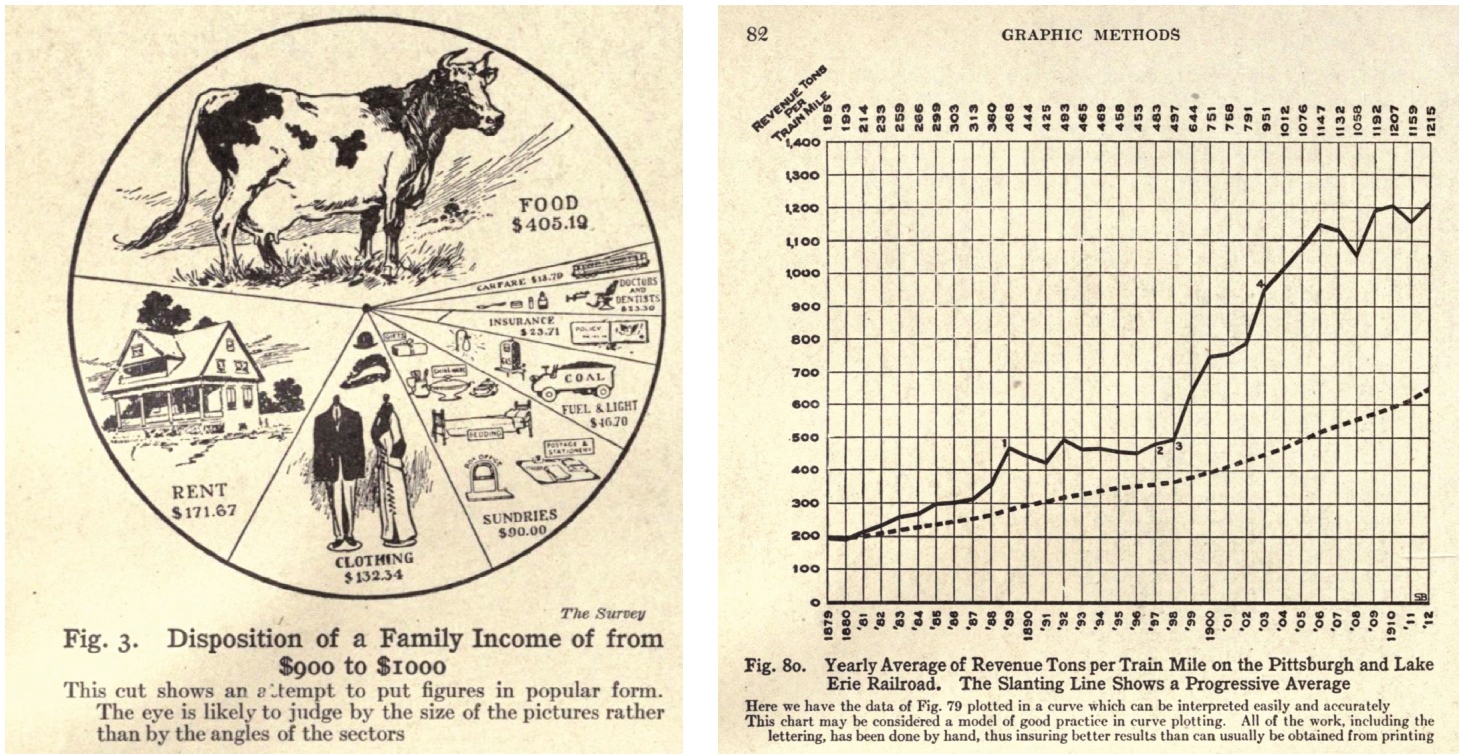

• Willard Brinton（1914）出版《Graphic Methods for Presenting Facts》，被視為第一本商業視覺化專書
  • 提倡小型多重圖（small multiples）、bump charts、slope graphs
  • 警告蜘蛛圖「應丟進廢紙堆」，並早於今日專家質疑圓餅圖
• Mary Eleanor Spear（1952《Charting Statistics》、1969《Practical Charting Techniques》）為美國政府彙整實務技巧，連如何在彩色電視上呈現圖表都納入
• Jacques Bertin（1967《Sémiologie graphique》）建立了視覺化的理論基礎，定義七種視覺變數（visual variables）：
  • 位置（position）、大小（size）、形狀（shape）、顏色（color）、亮度（brightness）、方向（orientation）、紋理（texture）
• Bertin 提出兩條至今仍深刻影響業界的原則：

表達原則（principle of expressiveness）：把該說的全說，不多不少，且不誤導。 效率原則（principle of effectiveness）：用最能準確傳遞資料含意的視覺形式。

• John Tukey（1970s）在大型主機時代就在做 3D 散布圖，並普及了探索性視覺化（exploratory）與驗證性視覺化（confirmatory）的概念
• Jock Mackinlay（1986 博士論文）把 Bertin 帶進數位時代，並在七個視覺變數之外新增了第八個：運動（motion）
• Edward Tufte（1983《The Visual Display of Quantitative Information》）以嚴謹的設計原則建立了視覺化的「設計派」聖經，名言如：「最重要的：把資料展現出來」、「Chartjunk 能讓乏味變災難，卻救不了單薄的資料集」

1980s–1990s：科學派的早期實證#

當塔夫提（Edward Tufte）談「該怎麼做」時，研究者開始量測「人類怎麼讀圖」。

• 1984 年 Cleveland 與 McGill 首度以實驗證明：圓餅圖的弧形面積比其他比例形式更難解讀
• 此後十多年的研究奠定了一套「視覺文法」，並催生出 Cleveland《The Elements of Graphing Data》、Wilkinson《The Grammar of Graphics》等基礎文本
• 但兩派路徑開始分歧：
  • 電腦科學派：聚焦自動化、3D 模型、科學視覺化，不在意美感
  • 設計／新聞派：追求大眾市場的吸睛感與資訊圖表

21 世紀的「宗教改革」#

PC 與網際網路推翻了塔夫提那種克制、精煉的取向。資料視覺化迎來爆炸性實驗潮。

• 圖表的擁有權從少數專家轉移到「所有人」——設計師、藝術家、記者、科學家各做各的
• 1980–1990 年代研究的影響力相應減弱，因為它們：
  • 假設讀者已經給了你完整注意力——但今日是 Twitter 與低頭族的世界，每張圖都得先搶到注意力才談得上傳達
  • 假設「最有效率地傳遞資料」永遠是首要目標——但實務上，圓餅圖也許不夠精準，但「夠準」就好；情境與權衡往往才是關鍵

沒有人再「擁有」資料視覺化的定義——因為現在每個人都擁有。

新興的科學#

新一代研究者借助視知覺、神經科學、認知心理學、行為經濟學，重啟對視覺化的科學探究。重要發現包括：

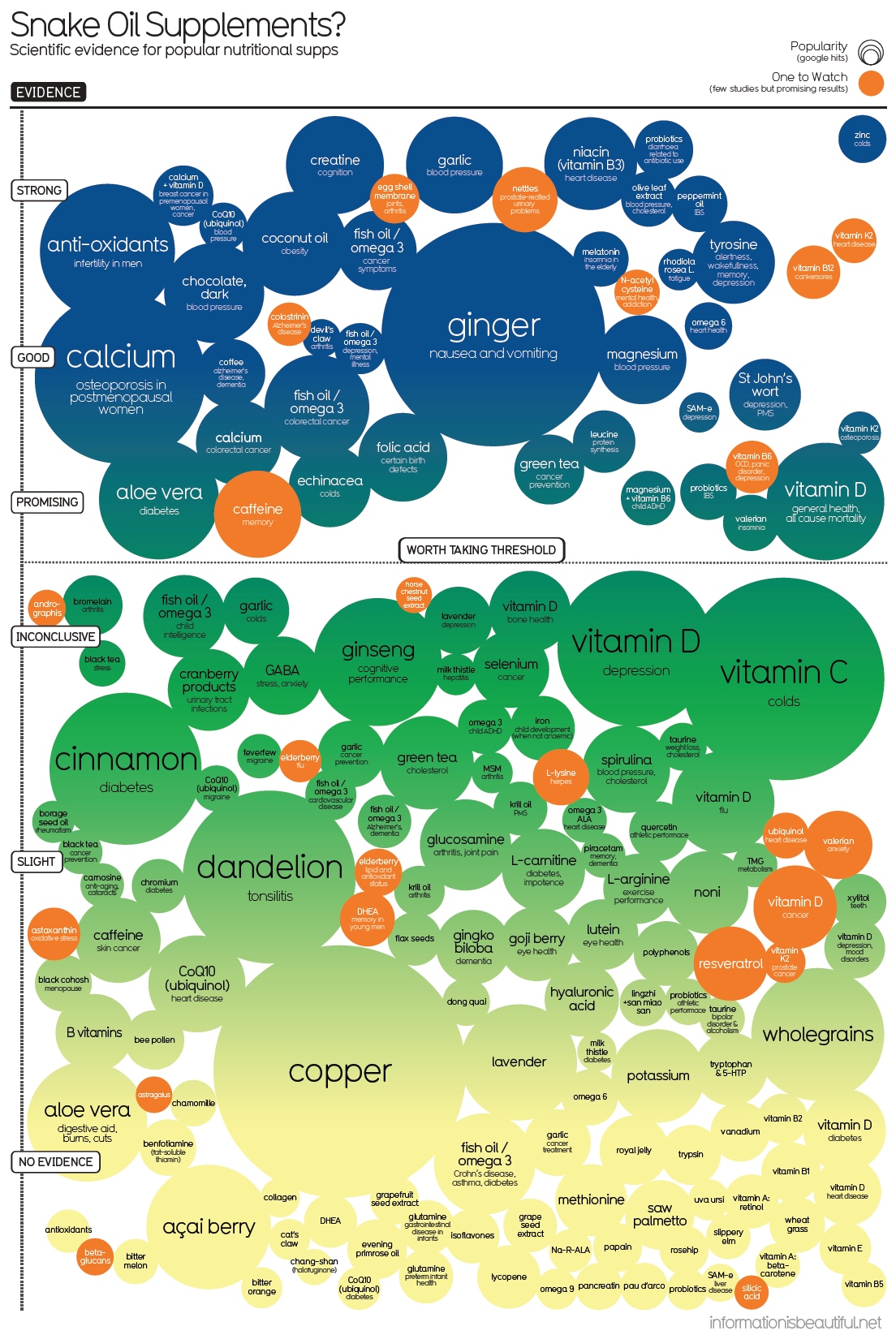

• Chartjunk 也許沒那麼糟：適度裝飾反而能提升記憶留存
• 「有效性」不是絕對的：性別、人格、媒介、情緒，都會改變對同一張圖的感知
  • 觀眾對議題沒有強烈立場時，圖表能修正錯誤認知
  • 觀眾立場已固，更多圖反而反效果——此時最有效的不是更多資料，而是肯定對方
• 視覺識讀力可以量測且可訓練：多數人略低於「視覺化識讀」門檻，但可被教到流利
• 我們的視覺系統很會做數學：當圖表同時有顏色與大小等多個變數時，眼睛抓平均值與變異性的精準度比看數字還高

Weber’s law 與圖表效能的可量化未來#

不列顛哥倫比亞大學（University of British Columbia）的 Ronald Rensink 發現：我們對散布圖中相關性變化的感知，遵循感官知覺的基本定律——韋伯定律（Weber’s law）。

韋伯定律：「能被察覺的刺激變化，是原刺激的固定比例。」 在全黑房間裡點一根火柴，亮度變化巨大；若房裡已開了三盞燈，再點一根火柴幾乎察覺不到差別——原本越亮，需要更多新光才能造成「剛剛可察覺差異」（just noticeable difference, JND）。

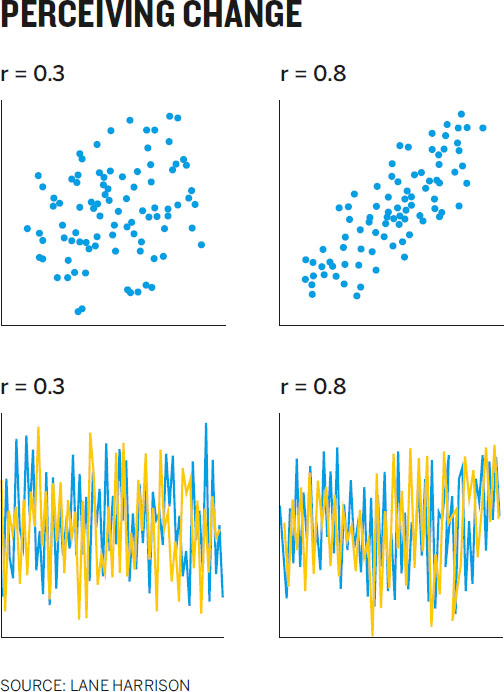

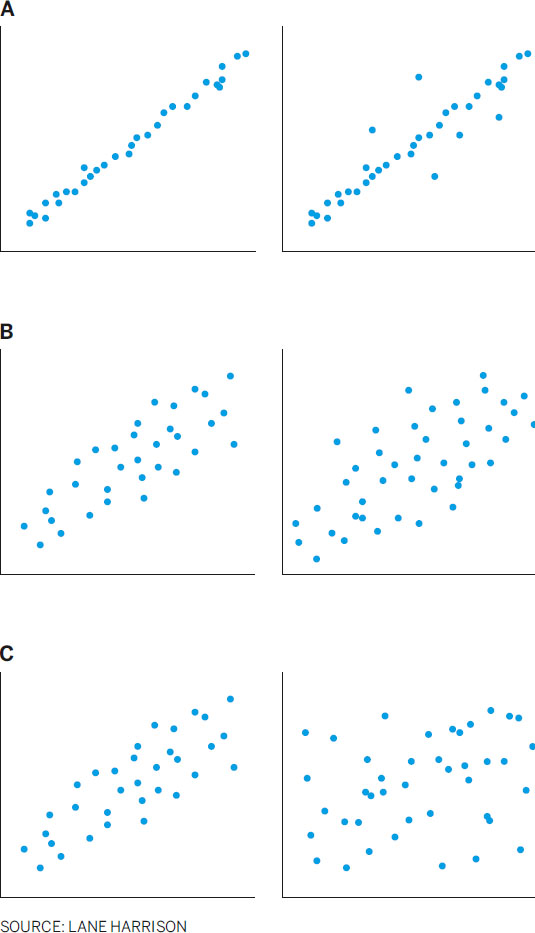

• 散布圖中相關性的感知也是線性的：相關性 0.9 時挪動幾個點就能感知；相關性 0.5 時要挪動兩倍才有同樣感知

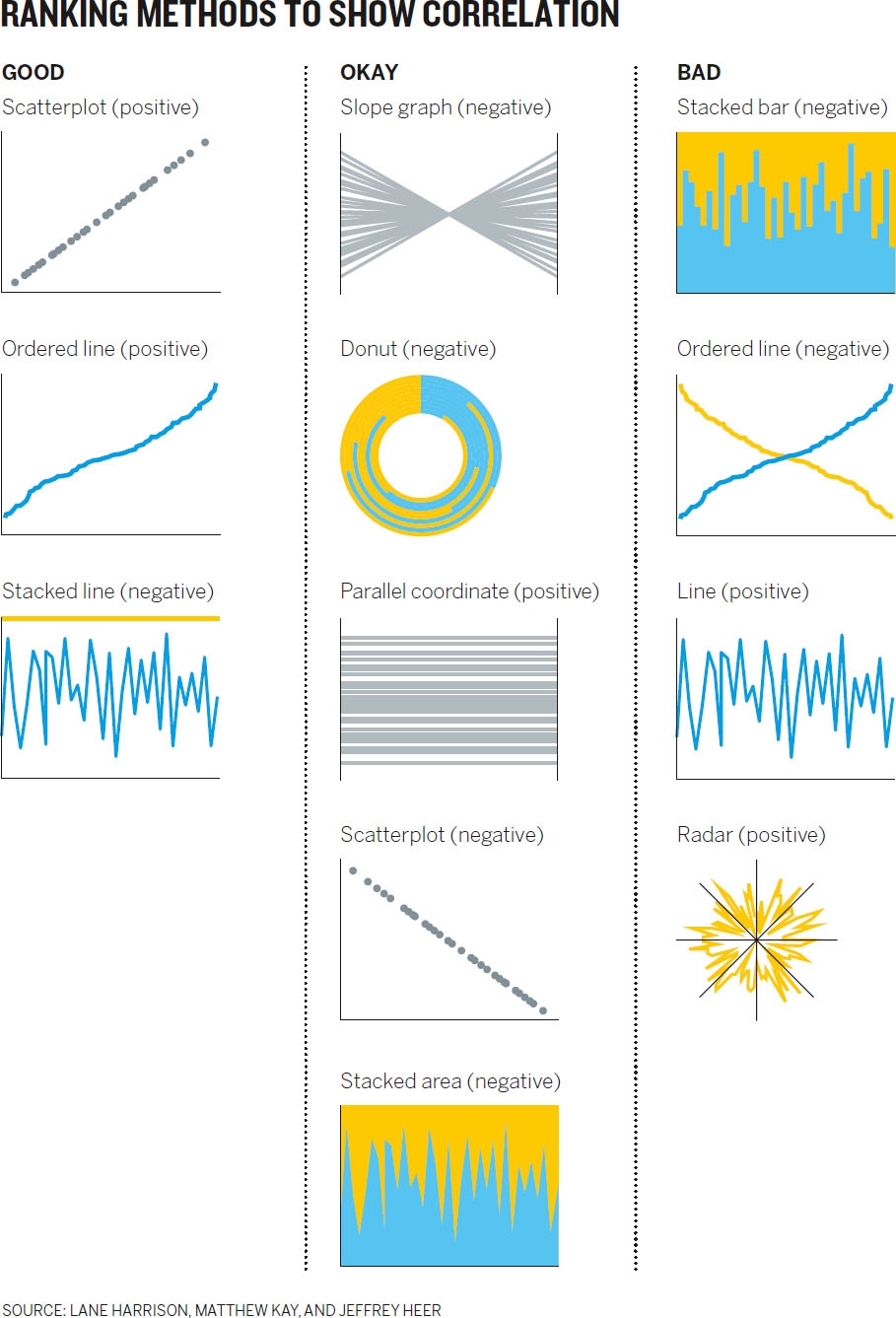

• 塔夫茲大學（Tufts University）的 Lane Harrison 把這個發現複製到更多圖型，並依「相關性可感知度」對圖型排序

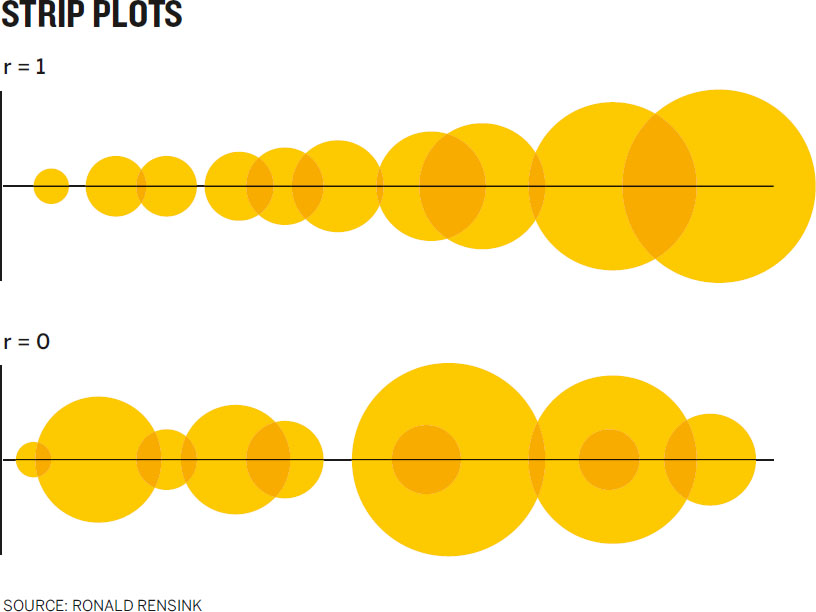

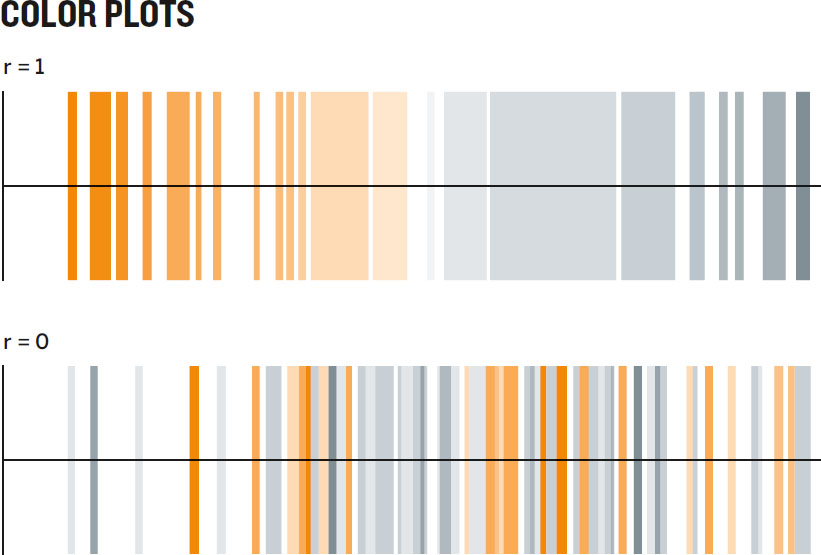

• Rensink 又進一步發現：strip plot 與 color plot 在呈現相關性變化上和散布圖一樣好、甚至更好——它們在 y 軸上不佔空間，卻同樣有效

這暗示：也許我們根本不是在「讀資料」，而是把圖降維編碼（encoding down）成形狀、角度、空間，再用視覺去「計算」。 這條路若走通，未來可能出現智慧視覺化系統，能科學地告訴你：對這個任務，哪種圖最有效。

重點整理#

視覺溝通是原始本能，但「現代資料視覺化」只有兩百年歷史。歷史告訴我們：dataviz 不是一門已成熟、有死規則必須遵守的科學，而是一門結合藝術與科學的手藝——實驗與創新理應被獎勵，而非被懲罰。

關鍵時間軸：

• 1700s 末 ── Playfair 製作出最早的折線圖、長條圖、圓餅圖、時間軸
• 1858 ── Nightingale 的玫瑰圖揭示英軍士兵死亡主因
• 1861 ── Minard 描繪拿破崙俄國遠征
• 1914 ── Brinton《Graphic Methods for Presenting Facts》
• 1952 ── Spear《Charting Statistics》
• 1967 ── Bertin《Sémiologie graphique》確立七種視覺變數與兩大原則
• 1970s ── Tukey 推動電腦化視覺化、探索性／驗證性概念
• 1983 ── Tufte《The Visual Display of Quantitative Information》
• 1984 ── Cleveland 與 McGill 開啟「圖形知覺」研究
• 1986 ── Mackinlay 將 Bertin 帶進數位時代，加入「運動」變數
• 2010 ── Rensink 發表散布圖相關性感知遵循 Weber’s law
• 2014 ── Harrison 複製並推廣到更多圖型，建立圖型效能排序
• 今日 ── 工具平民化、實驗百花齊放，但科學基礎仍在發展中

案例：讓一家公司誕生的視覺化#

「ZS 之所以存在，是因為一張視覺化解決了一個棘手問題。」 ── ZS Associates 創辦人 Andris Zoltners

1970 年代末，銷售區域劃分（sales territory alignment）是大公司頭痛的難題：

• 兩個核心問題：業務員放在哪？哪些客戶分給他？
• 公司常花 3–6 個月在紙上手動劃線
• Zoltners 在博士論文裡用搜尋演算法解決了它，但首次提案是用「表格」呈現——客戶不買單

到了 1980 年代初，Zoltners 加入西北大學，與 Eli Lilly 合作（數千業務員、數十萬醫生、四萬個郵遞區號）：

• 他和研究生團隊建出全美州、郡、道路的地理資料庫
• 寫出能用光筆（light pen）在地圖上即時調整邊界的軟體
• 同時搭配一張極簡圖：x 軸是業務員人數，y 軸是銷售或利潤，顯示「目前位置」與「最佳化後」
• 反應立即且強烈。一位高層走過來說：「我等這玩意兒等了一輩子。」

Zoltners 自己強調：演算法和他在春田鎮失敗那次完全相同。改變的只是「呈現方式」。 「沒有那些視覺化，我就算最佳化到天荒地老都沒人會買單。視覺化讓他們看見自己的選擇——他們因此覺得自己掌握了決策。」

至今 ZS Associates 已在 50 國執行過超過 10,000 次銷售區域劃分。

原書範例圖#

以下為原書中對應頁面出現的範例圖，依原書順序排列。
