脈絡：本章多數路由模式依一組規則把進站訊息路由到一或多個目的地。但有時我們需要的不只是路由到單一元件，而是讓訊息穿過一整串元件。

假設我們用 Pipes and Filters 架構處理進站訊息，訊息必須經歷一連串處理步驟與業務規則驗證。因為驗證的性質差異極大、還可能依賴外部系統（例如信用卡驗證），我們把每種步驟實作成獨立的過濾器；不符條件的訊息被路由到例外通道，而過濾器之間的通道決定了驗證的順序。

但如果每則訊息要做的驗證取決於訊息型別呢？（採購單請求不需要信用卡驗證；透過 VPN 送單的客戶或許不需要解密與驗證。）

好解法的四個要求#

• 訊息流有效率——訊息只該流經必要的步驟，避開不必要的元件
• 有效使用資源——不該用掉巨量的通道、路由器與其他資源
• 有彈性——個別訊息的路徑應該容易改變
• 好維護——需要支援新的訊息型別時，最好有單一個維護點，以免引入錯誤

五個方案的比較#

假設系統提供 A、B、C 三個處理步驟，而當前訊息只需通過 A 與 C。

方案 A：一條長鏈 + 元件內建繞過邏輯#

把所有可能的驗證步驟串成一條長鏈，在每個元件裡加上「若本型別不需要就繞過」的程式碼。這採用的是 Message Filter 中談的反應式過濾。

簡潔雖誘人，但元件混合了業務邏輯（驗證）與路由邏輯（判斷要不要驗證），會更難重用。而且可以想見兩種訊息可能經歷相似步驟卻順序不同——這種寫死的作法無法輕鬆支援。

方案 B：每個步驟前面加一個 Content-Based Router#

為了改善關注點分離、提升可組合性，把每個元件內部的「閘門」邏輯換成 Content-Based Router：訊息抵達路由器時檢查型別，需要就路由過驗證、不需要就直接繞到下一個路由器。

當每個步驟彼此獨立、路由決策能在各步驟本地做出時，這種配置運作得相當好。

缺點是：即使只需要執行少數幾個驗證，訊息仍得穿過一長串路由器——每則訊息跨越通道的次數是「可能元件數的 2 倍」。元件庫一大，這個簡單功能就會造成驚人的訊息流量。

而且路由邏輯被分散到許多過濾器上，很難搞清楚某種型別的訊息實際上會經歷哪些驗證步驟；新增訊息型別時，可能得更新每一個路由器。它同樣受限於「訊息得依共同順序執行步驟」。

方案 C：前置路由器 + 每種型別一條寫死的鏈#

為每種訊息型別各設一條 Pipes and Filters 鏈，用一個 Content-Based Router 依型別把進站訊息導向正確的鏈。

但它要求我們寫死所有可能的驗證規則組合；而且同一個元件可能出現在多條路徑上，就得跑多個實例，造成不必要的重複。訊息型別一多，元件實例與相關通道的數量會變成維護惡夢。

一句話：極有效率，代價是可維護性。

方案 D：在每個步驟「之後」插入路由器#

為了避免寫死所有組合，在每個驗證步驟之後插入 Content-Based Router（最前面還需要一個來啟動）。這些路由器夠聰明，能直接把訊息轉給下一個必要的驗證步驟，而不是盲目地丟給鏈上的下一個步驟。

抽象來看，這與反應式過濾很像（訊息交替穿過路由器與過濾器），但這裡的路由器比單純的是／否判斷更有智慧，能跳過不必要的步驟——本例中訊息只穿過 2 個路由器，而方案 B 要 3 個。

這提供了效率與彈性，但沒有達成「中央控制」的目標——路由邏輯仍分散在一系列獨立路由器中，我們仍得維護數量可能很多的路由器。

方案 E：單一「超級路由器」#

把所有路由器合併成一個超級路由器：每個驗證步驟之後，訊息都被路由回它，由它決定下一步。

因為所有路由決策都集中在單一路由器，我們得想辦法記住已經完成了哪些步驟——要嘛超級路由器是有狀態的，要嘛每個過濾器得在訊息上貼標籤告知「最後經過的是哪個過濾器」。

而且每個驗證步驟仍需兩個通道（去元件、再回超級路由器），流量大約是方案 C 的兩倍。

解法#

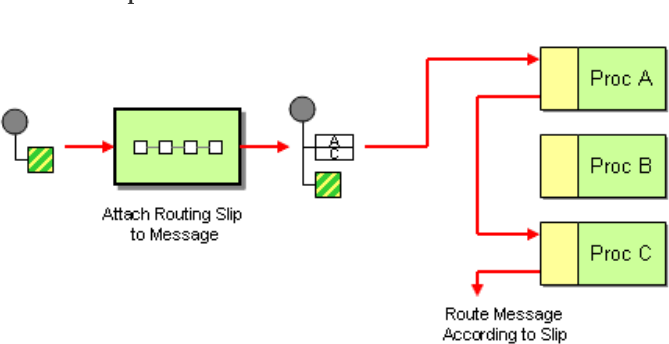

流程的開頭插入一個特殊元件，為每則訊息計算所需步驟的清單，把清單當作 Routing Slip 附在訊息上，並把訊息路由到第一個處理步驟；此後每個步驟處理成功後就看一眼 Routing Slip，把訊息交給表中指定的下一個步驟。

這與貼在部門傳閱雜誌上的傳閱單非常像。唯一的差別是 Routing Slip 有明確的元件順序，而多數公司裡你讀完雜誌後可以交給名單上任何一個還沒讀的人（當然，老闆通常排第一）。

它為什麼好#

Routing Slip 結合了超級路由器（方案 E）的中央控制，與寫死方案（方案 C）的效率：我們事先決定完整的路由方案並附在訊息上，因此不必為了後續決策再回到中央路由器。

那麼它和方案 A（元件內建路由邏輯）有什麼不同？

內建於各元件的路由邏輯類似 Return Address——只是這裡的回覆位址是從一份位址清單中挑出來的。就像 Return Address 一樣，元件即使內含一小段路由邏輯，仍保有重用性與可組合性；而路由表的計算現在能在中央一處完成，完全不必動任何處理元件內部的程式碼。

限制#

天下沒有白吃的午餐：

• 訊息尺寸略增——多數情況下微不足道，但要意識到我們現在把流程狀態（哪些步驟已完成）帶在訊息裡。

這會有副作用：訊息一旦遺失，我們失去的不只是訊息資料，還有流程資料（它接下來要去哪）。許多情況下，把所有訊息的狀態集中保存以便回報或錯誤復原，是有價值的。

• 路徑一旦上路就無法改變——這意味著訊息路徑不能依賴途中某個步驟產生的中間結果。

但現實中的業務流程常常會依中間結果改變流向——例如依庫存系統回報的可供量決定接下來走哪條路。這也表示必須有一個中央實體能事先決定訊息該經歷的所有步驟，這會讓設計帶上一定的脆弱性，類似使用 Content-Based Router 時的顧慮。

遇到遺留應用程式時#

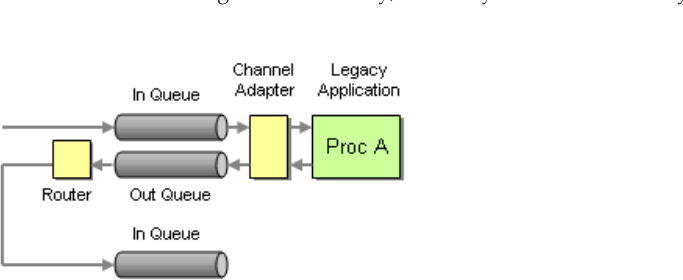

Routing Slip 假設我們有能力替個別元件加上路由邏輯。面對遺留或套裝應用程式時，我們可能改不了元件本身的功能，此時就得用一個外部路由器透過訊息與元件溝通。

這無可避免會增加通道與元件的數量，但 Routing Slip 在效率、彈性與可維護性之間仍提供了最好的取捨。

最適合的場景#

• 一連串二元的驗證步驟——因為不對訊息添加資訊，「上路後不能改路徑」的限制就不再是問題；我們仍享有「透過重新設定中央 Routing Slip 就能改變驗證順序」的彈性。每個元件可以選擇因錯誤中止流程，或把訊息交給下一步。
• 每個步驟都是無狀態的轉換——例如來自各商業夥伴的訂單全部抵達同一個通道，但依夥伴不同需要不同的轉換步驟（有些要解密、有些不用；有些要轉換或增益、有些不用）。為每個夥伴各留一張 Routing Slip，就能在中央一處輕鬆重設各夥伴的步驟。
• 每個步驟只收集資料、不做決策——例如收到 DSL 線路申請時，訊息可能只含申請人的家用電話，我們得去外部來源查出客戶姓名、服務該線路的中心局、與中心局的距離等等；等資料收齊了才決定要提供什麼方案。

最後這種情境要評估一下：我們真的需要 Routing Slip 的彈性嗎？ 否則一條簡單寫死的 Pipes and Filters 鏈可能就夠了。

用 Routing Slip 實作簡單路由器#

Content-Based Router 的一個缺點是它必須內含每個可能接收者與其路由規則的知識。基於鬆散耦合的精神，「一個中央元件知道許多其他元件」可能是不受歡迎的。

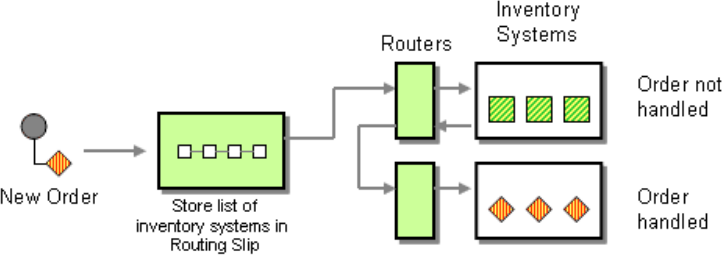

替代方案之一是 Publish-Subscribe Channel 加一組 Message Filter，但那有重複處理的風險。另一個選項是用改造過的 Routing Slip 充當 [GoF] 的 Chain of Responsibility——讓每個元件選擇接受訊息、或把它路由給清單中的下一個元件。

Routing Slip 是一份靜態的參與者清單，因此仍然意味著某個中央元件得知道所有可能的接收者；但它不需要知道每個元件會消費哪些訊息。

用 Routing Slip 可以避免重複處理的風險，也容易判斷「某則訊息是否沒有被任何元件處理」。

主要取捨是處理較慢、網路流量增加：Content-Based Router 不論系統數量多少都只發布一則訊息，而 Routing Slip 作法平均會發布「系統數量的 1/2」則訊息。

若能把最有可能處理該訊息的系統排在前面，可以減少這個數字，但訊息數量很可能仍高於預測式的 Content-Based Router。

什麼時候該改用 Process Manager#

有些情況需要比「簡單的循序清單」更多的控制，或需要依中間結果改變訊息流向。Process Manager 能滿足這些需求，因為它支援分支條件、fork 與 join。

本質上，Routing Slip 是「動態設定的業務流程」的一個特例。

動態的 Routing Slip 結合了「中央維護點」與「寫死方案的效率」。但隨著複雜度上升，分析與除錯會愈來愈困難——因為路由的狀態資訊被分散在各則訊息中。

而且當流程定義的語意開始納入決策、fork、join 這類構造時，設定檔可能變得難以理解與維護。我們當然可以在路由表中放入條件語句、並強化各元件中的路由模組去解釋這些條件命令，但要小心別讓額外功能壓垮這個解法的簡潔。

一旦需要這種程度的複雜度，也許就該放棄 Routing Slip 的執行期效率，改用強大得多的 Process Manager。

範例：把 Routing Slip 當成組合服務、以及 WS-Routing

Routing Slip 作為組合服務#

建構服務導向架構時，單一個邏輯功能常由多個獨立步驟組成，主因有二：

• 套裝應用傾向依其內部 API 暴露細粒度介面。把它們整合進方案時，我們想在更高的抽象層次上工作——例如「新增帳戶」在帳務系統中可能需要多個步驟：建立新客戶、選擇服務方案、設定地址屬性、驗證信用資料等等。
• 單一邏輯功能可能橫跨多個系統。我們想對其他系統隱藏這件事，好保有「在系統之間重新分配責任而不影響整合方案其餘部分」的彈性。

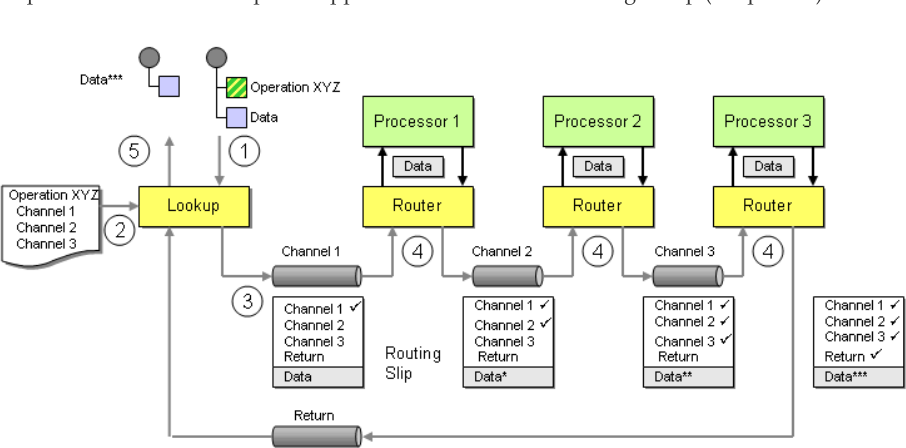

用 Routing Slip 就能輕鬆地為單一請求訊息執行多個內部步驟，而且對外看起來就像單一步驟：

1. 進站請求訊息（指明意圖操作與必要資料）送到查詢元件
2. 查詢元件從服務目錄取出該操作所需的處理步驟清單，把通道清單（每個通道對應一個細粒度操作）加進訊息表頭，並把回傳通道也加進清單，好讓完成的訊息回到查詢元件
3. 查詢元件把訊息發布到第一個活動的通道
4. 每個路由器從佇列讀取請求、交給服務提供者；執行完畢後標記該活動為已完成，並依路由表把訊息路由到下一個通道
5. 查詢元件從回傳通道消費訊息並轉發給請求方——對外，整個過程看起來就像一次簡單的請求－回覆交換

WS-Routing#

Web service 請求常需要經過多個中介者，Microsoft 為此定義了 WS-Routing 規格：一個基於 SOAP、把訊息從寄件端經一連串中介者送到接收端的協定。

以下範例顯示一則從節點 A 經中介者 B、C 送到 D 的訊息的 SOAP 表頭：

<SOAP-ENV:Envelope
      xmlns:SOAP-ENV="http://www.w3.org/2001/06/soap-envelope">
   <SOAP-ENV:Header>
      <wsrp:path xmlns:wsrp="http://schemas.xmlsoap.org/rp/">
         <wsrp:action>http://www.im.org/chat</wsrp:action>
         <wsrp:to>soap://D.com/some/endpoint</wsrp:to>
         <wsrp:fwd>
            <wsrp:via>soap://B.com</wsrp:via>
            <wsrp:via>soap://C.com</wsrp:via>
         </wsrp:fwd>
         <wsrp:from>soap://A.com/some/endpoint</wsrp:from>
         <wsrp:id>uuid:84b9f5d0-33fb-4a81-b02b-5b760641c1d6</wsrp:id>
      </wsrp:path>
   </SOAP-ENV:Header>
   <SOAP-ENV:Body>
      ...
   </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

和多數服務規格一樣，WS-Routing 很可能隨時間演進或與其他規格合併。這裡收錄它，是作為「Web services 社群在路由這件事上的走向」的一個快照。
