脈絡：在許多企業整合情境中，單一事件會觸發一連串處理步驟，每一步各司其職。

以「一筆新訂單以訊息形式抵達企業」為例，可能有這些要求：

• 訊息必須加密，防止竊聽者窺看客戶的訂單
• 訊息必須帶有數位憑證形式的驗證資訊，確保只有受信任的客戶能下單
• 外部可能送來重複訊息（還記得購物網站上「請只按一次『立即訂購』」的警語嗎？）——為避免重複出貨與客戶不滿，必須在後續訂單處理啟動前把重複訊息剔除

也就是說：我們要把一串「可能重複、經過加密、帶著額外驗證資料」的訊息，轉換成一串「唯一、單純、不含多餘欄位的明文訂單訊息」。

為什麼不寫成一個大模組#

一種可能的解法是寫一個包山包海的「進站訊息處理模組」，把所有必要功能都做進去。但這種作法缺乏彈性且難以測試：

• 如果要新增或移除一個步驟怎麼辦？例如某些大客戶走私有網路下單，根本不需要加密。
• 把所有功能塞進單一元件也減少了重用的機會。訂單狀態訊息可能同樣需要解密，卻不需要去重（重複的狀態查詢一般無害）；把解密拆成獨立模組，就能在其他訊息上重用它。

異質環境的現實限制#

整合方案通常是一組異質系統，因此不同處理步驟可能得在不同的實體機器上執行：

解密進站訊息所需的私鑰，可能因安全理由只存在於某台指定機器上、無法從其他機器存取。這表示解密元件必須跑在那台機器，其他步驟則可能跑在別處。

同樣地，不同處理步驟可能用不同的程式語言或技術實作，導致它們無法跑在同一個行程、甚至同一台電腦上。

拆成元件還不夠——還要拆掉相依性#

把每個功能實作成獨立元件，仍可能在元件之間引入相依性。例如若解密元件直接呼叫驗證元件並傳入解密結果，我們就無法在不帶驗證功能的情況下使用解密功能。

要化解這件事，我們得能把既有元件「組合」成一串處理步驟，而且每個元件都獨立於系統中的其他元件——這意味著元件必須暴露通用的對外介面，好讓彼此可替換。

此外，既然用的是非同步訊息，就該善用它的非同步特性：元件可以把訊息送給下一個元件繼續處理，而不必等待結果——藉此在每個元件內部並行處理多則訊息。

解法#

每個過濾器暴露的介面極其簡單：從入站管道收訊息、處理它、把結果發布到出站管道。管道把一個過濾器接到下一個，把前者的輸出訊息送給後者。

因為所有元件使用相同的對外介面，只要接上不同的管道，就能組合出不同的方案——新增過濾器、省略既有過濾器、或重新排列順序，全都不必修改過濾器本身。

過濾器與管道之間的連接處有時稱作埠（port）。在最基本的形式中，每個過濾器有一個輸入埠與一個輸出埠。

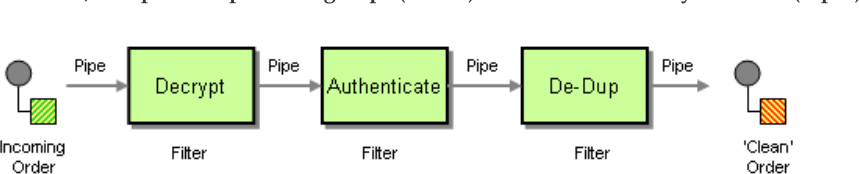

套用到本章的範例問題上，Pipes and Filters 架構產出三個過濾器、兩條中間管道；再加上一條把訊息送進解密元件的管道，以及一條把明文訂單訊息從去重器送到訂單管理系統的管道，總共四條管道。

這是訊息系統的根本架構風格#

Pipes and Filters 描述的是訊息系統的一種根本架構風格：個別處理步驟（「過濾器」）透過訊息通道（「管道」）串接起來。

本書後續許多模式——例如路由與轉換模式——都建立在這個風格之上，這正是我們能把個別模式輕鬆組合成更大方案的原因。

管道的實作可以抽換#

Pipes and Filters 用抽象的管道讓元件彼此解耦：一個元件把訊息送進管道，稍後由它並不認識的另一個行程消費。最直覺的實作就是本章開頭談的 Message Channel——多數訊息通道能在過濾器之間提供語言、平台與位置的獨立性，讓我們能因相依性、維護或效能理由把某個處理步驟搬到別台機器。

但若所有元件其實都能待在同一台機器上，訊息基礎設施提供的 Message Channel 會顯得太笨重——用一個簡單的記憶體內佇列來實作管道會有效率得多。

因此，把元件設計成與抽象的管道介面溝通很有價值：介面的實作可以在 Message Channel 與記憶體內佇列之間抽換。Messaging Gateway 說明如何為這種彈性設計元件。

代價：通道變多#

Pipes and Filters 架構的潛在缺點之一，是所需的通道數量變多：

• 通道並非無限資源——它們提供緩衝等功能，會消耗記憶體與 CPU 週期。
• 把訊息發布到通道有一定開銷，因為資料必須從應用程式內部格式轉換成訊息基礎設施自己的格式，接收端還得反向轉一次。

若使用很長的過濾器鏈，我們是在用反覆的訊息資料轉換所帶來的效能損失，換取彈性上的收穫。

在訊息情境下放寬純粹形式#

純粹的 Pipes and Filters 只允許每個過濾器有單一輸入埠與單一輸出埠。在訊息傳遞的情境中，這個性質可以放寬一些：

• 一個元件可以從多個通道消費訊息，也可以輸出到多個通道（例如 Message Router）。
• 多個過濾器元件也可以從同一個 Message Channel 消費訊息；此時 Point-to-Point Channel 確保每則訊息只被其中一個過濾器消費。

常被忽略的好處：可測試性#

使用 Pipes and Filters 也改善了可測試性。我們可以對個別處理步驟送入 Test Message 並比對結果與預期，隔離地測試與除錯每個核心功能——而且測試機制能針對該功能量身打造：

• 測試加解密：送入大量含隨機資料的訊息，加密再解密後與原文比對。
• 測試驗證：則需要提供帶有特定驗證碼、且對應到系統中已知使用者的訊息。

管線化處理#

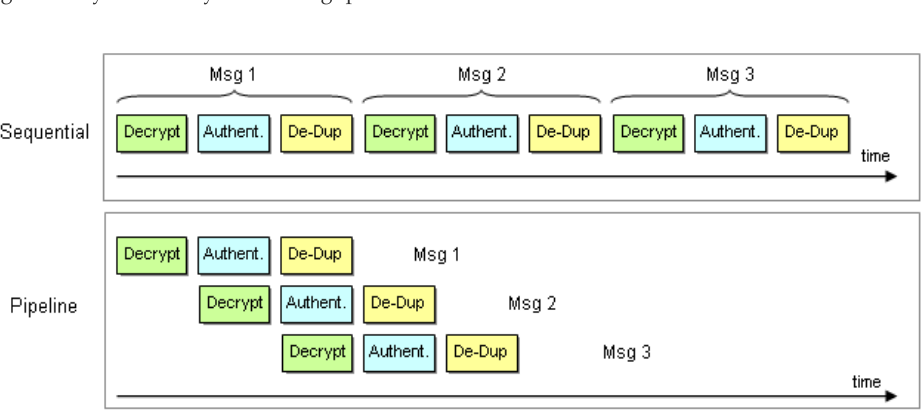

用非同步 Message Channel 連接元件，讓鏈上每個單元都能在自己的執行緒或行程中運作。一個單元處理完一則訊息後，就把它送到輸出通道並立刻開始處理下一則，不必等後續元件讀取與處理。

於是多則訊息能在通過各階段時並行處理：第一則訊息解密完交給驗證元件的同時，下一則已經可以開始解密。

這種配置稱為處理管線（processing pipeline）——訊息像液體流過管子一樣流過各過濾器。相較於嚴格循序的處理，處理管線能顯著提高系統吞吐量。

平行處理#

然而整體吞吐量受限於鏈上最慢的那個行程。要改善它，可以部署該行程的多個平行實例。

此時需要一個搭配 Competing Consumers 的 Point-to-Point Channel，保證通道上的每則訊息恰好被 N 個可用處理器中的一個消費。

這種配置可能導致訊息亂序處理。若訊息順序至關重要，就只能讓每個元件跑單一實例，或改用 Resequencer。

例如若解密比驗證慢得多，就可以跑三個平行的解密元件實例。

using System;
using System.Messaging;

namespace PipesAndFilters
{
    public class Processor
    {
        protected MessageQueue inputQueue;
        protected MessageQueue outputQueue;

        public Processor (MessageQueue inputQueue, MessageQueue outputQueue)
        {
            this.inputQueue = inputQueue;
            this.outputQueue = outputQueue;
        }

        public void Process()
        {
            inputQueue.ReceiveCompleted += new ReceiveCompletedEventHandler(OnReceiveCompleted);
            inputQueue.BeginReceive();
        }

        private void OnReceiveCompleted(Object source, ReceiveCompletedEventArgs asyncResult)
        {
            MessageQueue mq = (MessageQueue)source;

            Message inputMessage = mq.EndReceive(asyncResult.AsyncResult);
            inputMessage.Formatter = new System.Messaging.XmlMessageFormatter(
                new String[] {"System.String,mscorlib"});

            Message outputMessage = ProcessMessage(inputMessage);

            outputQueue.Send(outputMessage);

            mq.BeginReceive();
        }

        protected virtual Message ProcessMessage(Message m)
        {
            Console.WriteLine("Received Message: " + m.Body);
            return (m);
        }
    }
}
