最簡單、也最為人熟知的分散式模式：複製式負載平衡服務（replicated load-balanced service）。服務中每台伺服器完全相同、都能承接流量；可擴展數量的伺服器前面放一個負載平衡器（load balancer），後者通常採完全輪詢（round-robin）或某種形式的工作階段黏著（session stickiness）。

無狀態服務#

  • 無狀態服務（stateless service）：不需要保存狀態就能正確運作的服務。最簡單的情況下，甚至每個獨立請求都可以被路由到不同的服務實例。例子：靜態內容伺服器、從多個後端系統接收並聚合回應的複雜中介層系統。

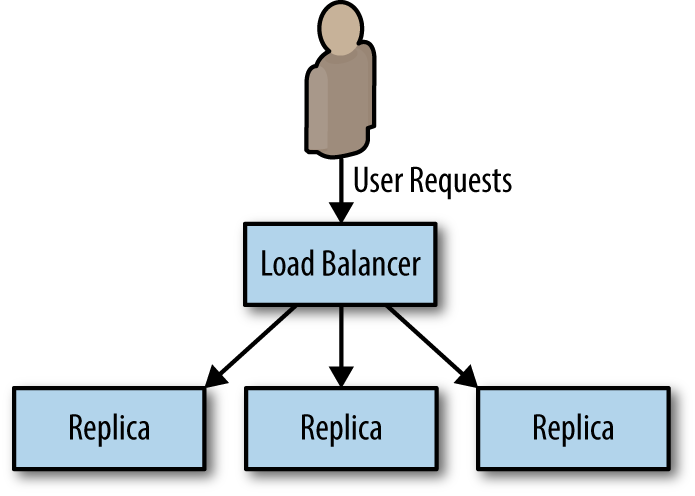

圖 5-1：基本的複製式無狀態服務

  • 無狀態系統靠複製提供冗餘與規模；水平擴展系統靠增加副本承接越來越多的使用者。

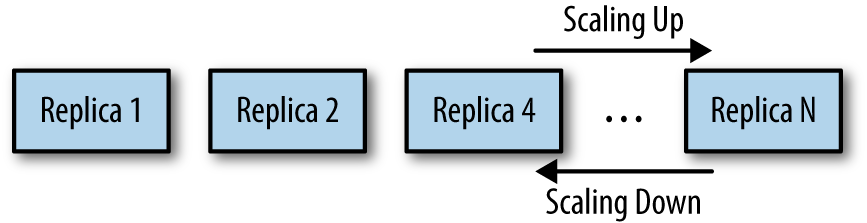

圖 5-2：複製式無狀態應用的水平擴展

負載平衡的就緒探針#

  • 光是複製加負載平衡還不完整——設計複製式服務時，同樣重要的是建立**就緒探針（readiness probe）**來通知負載平衡器。
  • 區別：健康探針（health probe）讓容器編排系統判斷應用何時需要重啟；就緒探針判斷應用何時準備好服務使用者請求。
  • 許多應用啟動後需要時間初始化——連資料庫、載入外掛、從網路下載服務檔案。這些時候容器是活著的，但還沒準備好。

為複製式服務模式建構應用時，務必包含一個實作就緒檢查的專屬 URL。

動手做：在 Kubernetes 建立複製式服務

以一個提供字典釋義的小型 NodeJS 應用為例。先在本機試跑：

docker run -p 8080:8080 brendanburns/dictionary-server

造訪 http://localhost:8080/dog 可看到 dog 的釋義。看容器日誌會發現它立刻開始服務，但要等約 8 MB 的字典從網路下載完成後才回報就緒。

在 Kubernetes 用 Deployment 部署（注意 readinessProbe 設定）：

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: dictionary-server
spec:
  replicas: 3
  template:
    metadata:
      labels:
        app: dictionary-server
    spec:
      containers:
        - name: server
          image: brendanburns/dictionary-server
          ports:
            - containerPort: 8080
          readinessProbe:
            httpGet:
              path: /ready
              port: 8080
            initialDelaySeconds: 5
            periodSeconds: 5

以 kubectl create -f dictionary-deploy.yaml 建立。有了多個副本後，需要負載平衡器把請求帶到副本——它同時分配負載、把複製式服務與其消費者隔開，並提供一個獨立於任何特定副本的可解析名稱。在 Kubernetes 用 Service 物件建立：

kind: Service
apiVersion: v1
metadata:
  name: dictionary-server-service
spec:
  selector:
    app: dictionary-server
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 8080

以 kubectl create -f dictionary-service.yaml 建立。

工作階段追蹤服務#

  • 前面的模式把所有使用者的請求平均分給所有副本；但有時你希望特定使用者的請求永遠落在同一台機器：
    • 該使用者的資料快取在記憶體裡，落在同一台能提高快取命中率。
    • 互動本質上是長時間的，請求之間需要維持某些狀態。
  • 工作階段追蹤服務（session tracked services）確保單一使用者的所有請求映射到同一個副本。一般做法是雜湊來源與目的 IP 位址作為鍵來決定伺服器——只要來源與目的 IP 不變，請求就送往同一副本。
  • 追蹤通常用**一致性雜湊（consistent hashing）**實作：擴縮容時副本數改變，使用者對副本的映射難免變動，一致性雜湊能把「實際換了副本」的使用者數降到最低，減少擴縮容對應用的衝擊。

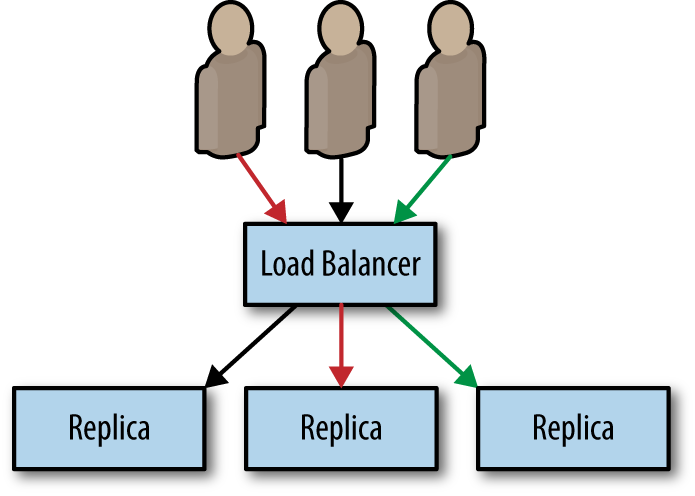

圖 5-3：工作階段追蹤服務——特定使用者的所有請求都被路由到單一實例

基於 IP 的工作階段追蹤在叢集內部（內部 IP）可行，但對外部 IP 通常不管用——因為網路位址轉換（NAT）。對外的工作階段追蹤，偏好應用層級的追蹤（例如透過 cookie）。

應用層複製式服務#

前述例子的複製與負載平衡都發生在服務的網路層，與 TCP/IP 之上實際使用的協定無關。但許多應用彼此用 HTTP 溝通——知道應用層協定，就能對複製式無狀態服務模式做進一步加值。

引入快取層#

  • 無狀態服務的程式碼仍可能很昂貴：服務請求時要查資料庫、做大量渲染或資料混合。此時快取層非常合理。
  • Web 應用最簡單的快取形式是快取式 Web 代理（caching web proxy）：一個把使用者請求維持在記憶體狀態的 HTTP 伺服器。兩位使用者請求同一頁面時，只有一個請求打到後端，另一個直接從記憶體回應。本章使用開源 Web 快取 Varnish。

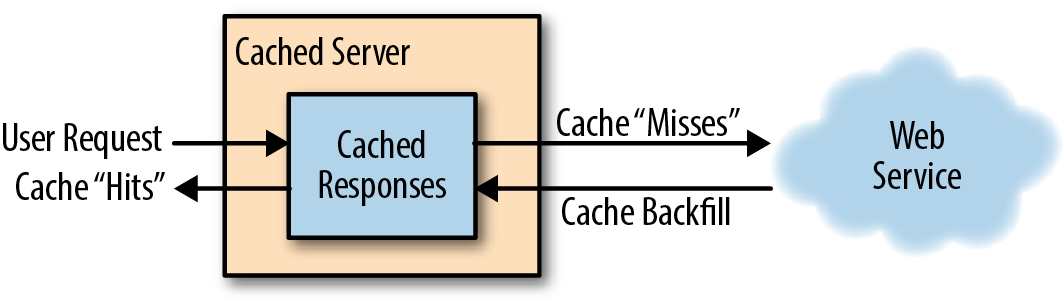

圖 5-4：快取伺服器的運作方式

部署快取#

  • 最簡單的部署方式是用邊車模式，讓快取跟著每個 Web 伺服器實例——但這有缺點：快取得跟 Web 伺服器等比例擴展。

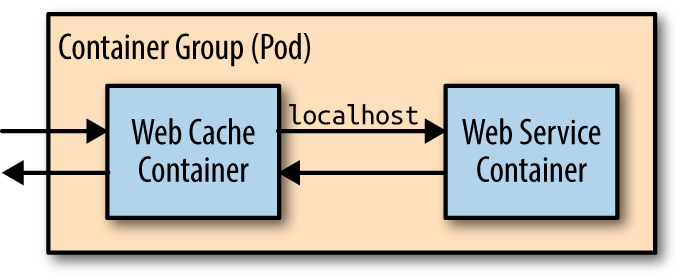

圖 5-5：以邊車形式加入 Web 快取伺服器

  • 快取的理想是副本少、每個副本資源多（例如：與其 10 個各 1 GB RAM 的副本，不如 2 個各 5 GB 的副本）。因為每一頁會存在每個副本裡：10 個副本等於每頁存 10 次，能放進快取的頁面總量變少，**命中率（hit rate）**下降，快取的效用隨之降低。
  • 反過來，Web 伺服器往往需要很多小副本：許多語言（如 NodeJS）只能利用單一核心，需要多副本才能吃滿多核。
  • 結論：把快取層配置為 Web 服務層之上的第二個無狀態複製式服務層。

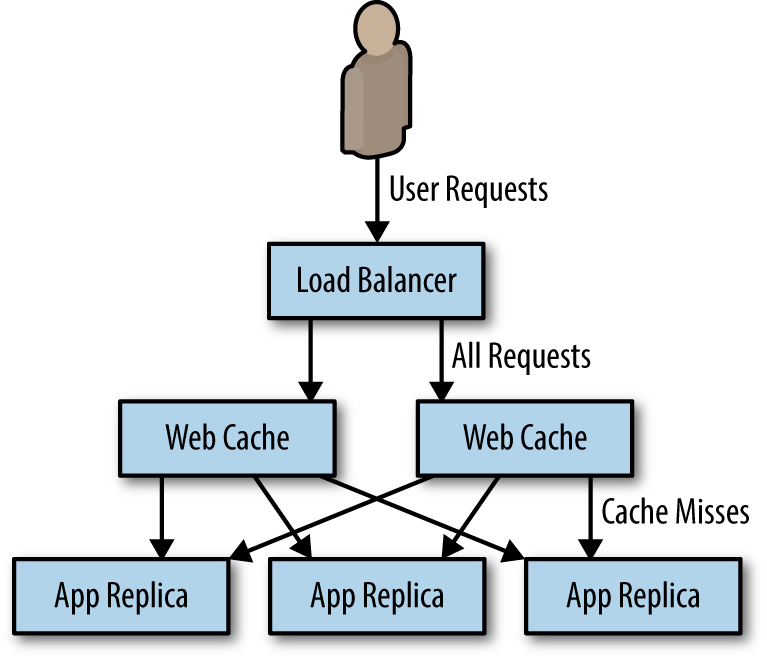

圖 5-6：把快取層加進複製式服務

不小心的話，快取會弄壞工作階段追蹤：使用預設的 IP 位址親和性時，所有請求的來源 IP 都是快取的 IP，不是終端使用者的。若照建議部署了少數大快取，基於 IP 的親和性甚至可能讓 Web 層的某些副本完全收不到流量。應改用 cookie 或 HTTP 標頭做工作階段追蹤。

動手做：部署快取層（Varnish）

之前建立的 dictionary-server-service 可透過 DNS 名稱發現。Varnish 設定指向它：

vcl 4.0;
backend default {
  .host = "dictionary-server-service";
  .port = "8080";
}

建立 ConfigMap 保存設定：

kubectl create configmap varnish-config --from-file=default.vcl

部署複製式 Varnish 快取：

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: varnish-cache
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: varnish-cache
    spec:
      containers:
        - name: cache
          resources:
            requests:
              # We'll use two gigabytes for each varnish cache
              memory: 2Gi
          image: brendanburns/varnish
          command:
            - varnishd
            - -F
            - -f
            - /etc/varnish-config/default.vcl
            - -a
            - 0.0.0.0:8080
            - -s
            # This memory allocation should match the memory request above
            - malloc,2G
          ports:
            - containerPort: 8080
          volumeMounts:
            - name: varnish
              mountPath: /etc/varnish-config
      volumes:
        - name: varnish
          configMap:
            name: varnish-config

最後為 Varnish 快取部署負載平衡器：

kind: Service
apiVersion: v1
metadata:
  name: varnish-service
spec:
  selector:
    app: varnish-cache
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080

分別以 kubectl create -f varnish-deploy.yaml、kubectl create -f varnish-service.yaml 建立。

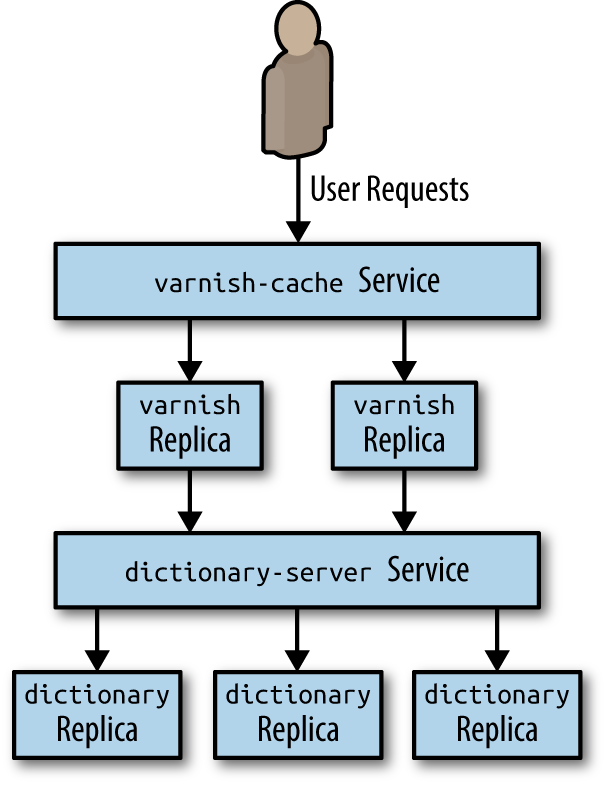

圖 5-7：為字典伺服器加上快取層

擴充快取層#

Varnish 這類 HTTP 反向代理（reverse proxy）通常是可外掛的，能提供快取之外的多項進階功能。

速率限制與阻斷服務防禦#

  • 很少人建站時預期會遭遇阻斷服務（denial-of-service）攻擊；但隨著大家越來越常建 API，「阻斷服務」可能只是開發者設錯客戶端、或 SRE 不小心對正式環境跑了壓測。
  • 因此在快取層加上**速率限制（rate limiting）**作為一般性防禦是合理的。Varnish 有 throttle 模組，可依 IP 位址、請求路徑、是否登入來節流。

部署 API 的最佳實踐：匿名存取給相對低的速率上限，要求登入才能取得更高上限。登入既提供稽核（查得出誰造成非預期負載），也是攻擊者的門檻——要成功攻擊得先取得多重身分。

  • 使用者觸頂時，伺服器回傳 429（請求過多）錯誤碼；許多使用者想知道還剩多少額度，因此通常也會在 HTTP 標頭放剩餘次數資訊——沒有標準標頭，但許多 API 使用 X-RateLimit-Remaining 的變體。

SSL 終結#

  • 邊緣層除了快取，另一常見任務是 SSL 終結（SSL termination）。
  • 即使叢集內各層之間也打算用 SSL，邊緣與內部服務仍應使用不同憑證；且每個內部服務都該有自己的憑證，確保各層能獨立發版。
  • Varnish 不能做 SSL 終結，但 nginx 可以。因此在無狀態應用模式中加入第三層：一層複製式 nginx 伺服器，負責終結 HTTPS 流量並轉發給 Varnish 快取；HTTP 流量照樣進 Varnish，Varnish 再轉發給 Web 應用。
動手做：部署 nginx 與 SSL 終結

以下假設你已有憑證（最簡單的取得方式是 Let’s Encrypt 的工具，或用 openssl 自建），並命名為 server.crt（公開憑證）與 server.key（私鑰）。自簽憑證會觸發現代瀏覽器的安全警告，絕不可用於正式環境。

先把憑證上傳為 Kubernetes 的 secret：

kubectl create secret tls ssl --cert=server.crt --key=server.key

建立服務 SSL 的 nginx 設定：

events {
  worker_connections    1024;
}

http {
  server {
    listen 443 ssl;
    server_name my-domain.com www.my-domain.com;
    ssl on;
    ssl_certificate         /etc/certs/tls.crt;
    ssl_certificate_key     /etc/certs/tls.key;
    location / {
        proxy_pass http://varnish-service:80;
        proxy_set_header Host $host;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_set_header X-Real-IP $remote_addr;
    }
  }
}

轉為 ConfigMap（kubectl create configmap nginx-conf --from-file=nginx.conf），然後建立複製式無狀態 nginx 層：

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: nginx-ssl
spec:
  replicas: 4
  template:
    metadata:
      labels:
        app: nginx-ssl
    spec:
      containers:
        - name: nginx
          image: nginx
          ports:
            - containerPort: 443
          volumeMounts:
            - name: conf
              mountPath: /etc/nginx
            - name: certs
              mountPath: /etc/certs
      volumes:
        - name: conf
          configMap:
            # This is the ConfigMap for nginx we created previously
            name: nginx-conf
        - name: certs
          secret:
            # This is the secret we created above
            secretName: ssl

最後以 type: LoadBalancer 的 Service 對外暴露：

kind: Service
apiVersion: v1
metadata:
  name: nginx-service
spec:
  selector:
    app: nginx-ssl
  type: LoadBalancer
  ports:
    - protocol: TCP
      port: 443
      targetPort: 443

在支援外部負載平衡器的 Kubernetes 叢集上，這會建立一個在公開 IP 上服務的對外服務；kubectl get services 可查得 IP，之後即可用瀏覽器存取。

本章小結#

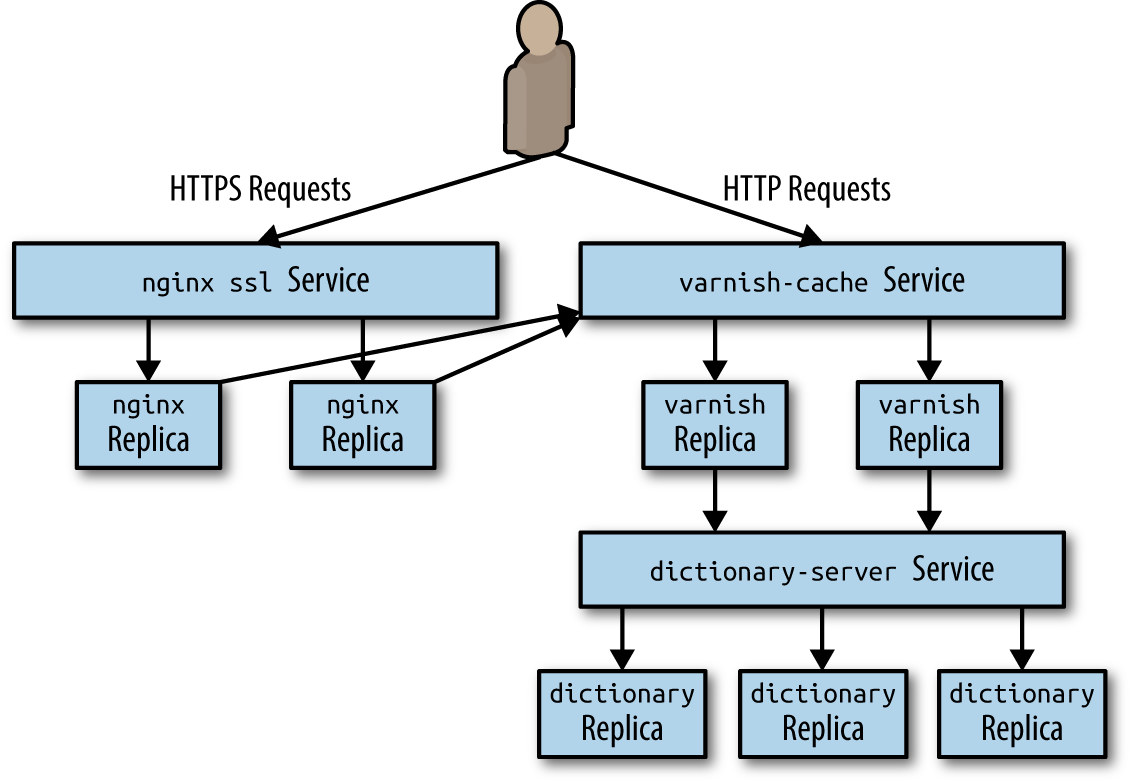

圖 5-8：完整的複製式無狀態服務範例

  • 從最簡單的複製式無狀態服務模式出發，逐步疊加兩個額外的複製式負載平衡層：快取層（效能）與 SSL 終結層（安全的 Web 服務）。
  • 完整模式在 Kubernetes 上用三個 Deployment 與連接各層的 Service 負載平衡器即可部署；完整範例原始碼見 https://github.com/brendandburns/designing-distributed-systems ↗。
