分層堆疊與 PDU#
IPS 的每一層都建立在下一層之上，而且每一層都能把上一層的資料封裝（encapsulate） 起來，讓資料能在各層之間移動。每一層所傳輸的資料單位，稱為協定資料單元（protocol data unit, PDU）。
標頭、標尾與位址#
每一層的 PDU 都包含要傳輸的酬載（payload）資料。常見做法是在酬載前面加上一段標頭（header），裡面放著傳輸酬載所需的資訊，例如來源與目的節點的位址；有時 PDU 還會在酬載後面加上標尾（footer），放置確保正確傳輸所需的值，例如錯誤檢查資訊。

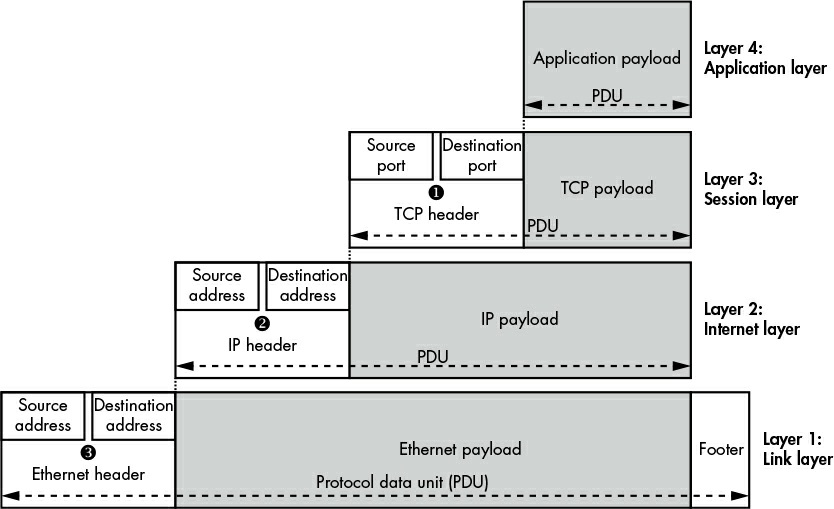

圖表 1-4：IPS 的資料封裝
不同分層對「PDU ＋標頭」有各自慣用的名稱，這是閱讀協定文件與封包分析工具時必須熟悉的術語：
| 分層 | 位址欄位 | 位址型態 | PDU 慣稱 |
|---|---|---|---|
| TCP（傳輸層） | 來源／目的連接埠（port） | 0–65535 | 區段（segment） |
| UDP（傳輸層） | 來源／目的連接埠 | 0–65535 | 資料報（datagram） |
| IP（網際層） | 來源／目的 IP 位址 | IPv4 32-bit／IPv6 128-bit | 封包（packet） |
| Ethernet（連結層） | 來源／目的 MAC 位址 | 64-bit | 訊框（frame） |
TCP／UDP 的連接埠讓單一節點能同時擁有多條不重複的網路連線。多數連接埠會依需要動態指派給新連線，但有些號碼有特殊約定，例如 HTTP 使用 80 埠。在多數類 Unix 系統上，可在
/etc/services檔案查到目前已指派的連接埠清單。
IPv4 與 IPv6 位址表示法
IPv4 使用 32 位元位址，通常寫成四個以點分隔的數字，例如
192.168.10.1。IPv6 使用 128 位元位址（因為 32 位元不夠現代網路使用），通常寫成以冒號分隔的十六進位數字，例如：
fe80:0000:0000:0000:897b:581e:44b0:2057連續的
0000區段可折疊成兩個冒號::，所以上面的位址也可寫成：fe80::897b:581e:44b0:2057MAC 位址（Media Access Control）通常在製造網路卡時就設定好，寫成一串以破折號或冒號分隔的十六進位數字，例如
0A-00-27-00-00-0E。
資料如何從一個節點送到另一個節點#

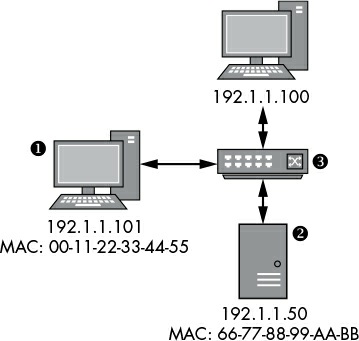

圖表 1-5：簡單的 Ethernet 網路
以一個含三個節點、透過交換器（switch）相連的簡單 Ethernet 網路為例：節點 A（IP 192.1.1.101）想用 IP 協定把資料送給節點 B（IP 192.1.1.50）。交換器負責在各節點間轉送 Ethernet 訊框，因為它只運作在連結層，所以本身不需要 IP 位址。傳送過程如下：
- 節點 A 的作業系統網路堆疊把應用層與傳輸層資料封裝起來，建立一個 IP 封包，來源位址
192.1.1.101、目的位址192.1.1.50。 - 此時作業系統想把 IP 資料封成 Ethernet 訊框，卻可能還不知道目標節點的 MAC 位址。它會用位址解析協定（Address Resolution Protocol, ARP） 向網路上所有節點廣播請求，詢問該目的 IP 對應的 MAC 位址。
- 收到 ARP 回應後，節點 A 建立訊框，把來源位址設為本機 MAC
00-11-22-33-44-55、目的位址設為66-77-88-99-AA-BB，將訊框送上網路，由交換器接收。 - 交換器把訊框轉送給目的節點；目的節點拆開 IP 封包、確認目的 IP 相符後，取出 IP 酬載資料往上層傳，交給等待中的應用程式。
記住這條「封裝—ARP 解析—送訊框—拆封」的流水線。之後做封包擷取時，你在工具裡看到的每一層標頭，都能對應回這裡的某個步驟。
