本章深入探討序列圖（Sequence Diagrams），它是 UML 中最常使用的動態模型。序列圖非常適合用來解釋物件之間的協作方式，但不應該被濫用——過多的序列圖與沒有序列圖一樣糟糕。
重點： 不要為系統中的每一個方法都畫序列圖。只在需要解釋一組物件如何協作來完成某個行為時才使用。大多數時候，程式碼本身比序列圖更具表達力。
基本語法#

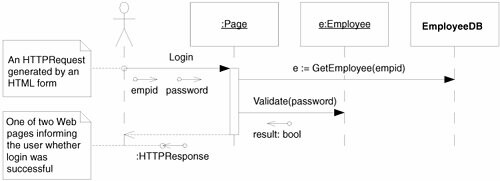

Figure 18.1: Typical sequence diagram
序列圖的基本元素：
- 生命線（Lifeline）：從物件向下延伸的虛線
- 訊息（Message）：水平箭頭，對應方法呼叫
- 啟動框（Activation）：生命線上的窄矩形，表示方法正在執行中
- 資料標記（Data Token）：在訊息旁標註的參數或回傳值
物件的建立與銷毀#
Figure 18.2: Creating an object
Figure 18.3: Releasing an object to the garbage collector
- 建立：訊息箭頭指向物件圖示本身（而非生命線）
- 銷毀：在 C# 中由 Garbage Collector 處理，以 X 符號標示在生命線底部
簡單迴圈#

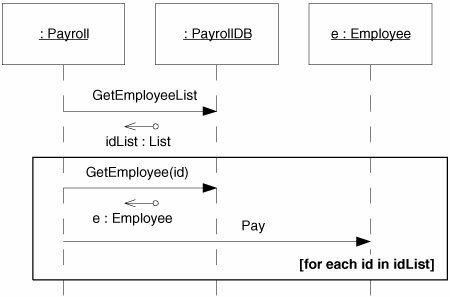

Figure 18.4: A simple loop
迴圈可以用矩形框搭配 *[condition] 標記來表示。
Cases 與 Scenarios#
序列圖應該保持小而聚焦。當一個場景變得過於複雜時，應該拆分成多張圖。

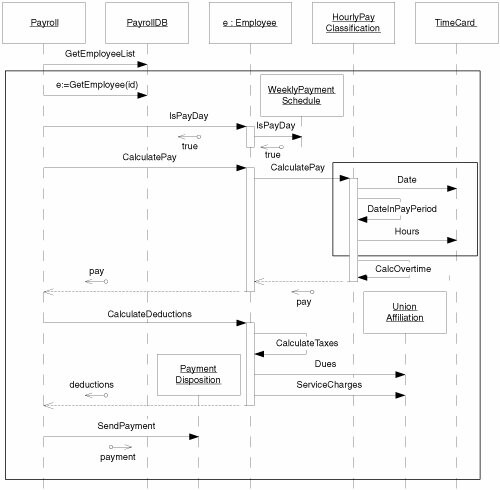

Figure 18.5: An overly complex sequence diagram
注意： 上圖就是一個反面教材——試圖在一張序列圖中塞入太多資訊。這種圖比程式碼更難理解，失去了使用 UML 的意義。
正確的做法是畫出高層次的概觀，只呈現物件之間的主要互動：

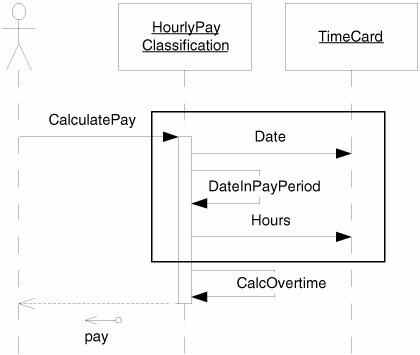

Figure 18.7: A high-level view
技巧： 好的序列圖應該能在三十秒內被理解。如果你的圖需要花五分鐘才能看懂，它就太複雜了。
進階概念#
迴圈與條件#

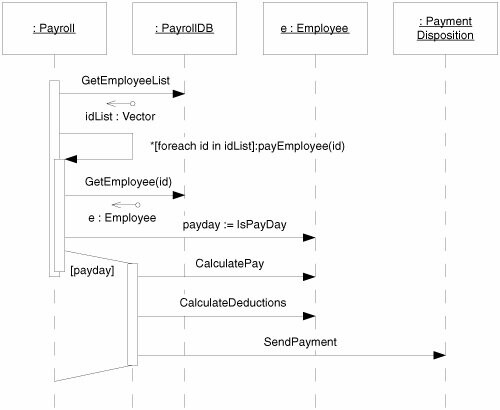

Figure 18.8: Sequence diagram with loops and conditions
UML 2.0 引入了 loop 和 alt 框架來表示迴圈與條件判斷。然而作者建議避免在序列圖中使用過多的流程控制——這些邏輯用程式碼表達更加清楚。
需要時間的訊息#
當訊息的傳遞需要顯著的時間（例如網路通訊），可以用傾斜的箭頭來表示：

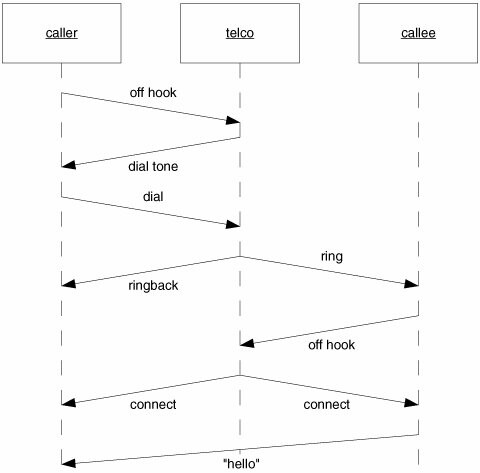

Figure 18.10: Failed phone call
傾斜箭頭的好處是能直觀地呈現競態條件（Race Condition）——當兩個訊息在傳輸途中交錯時，可能產生意想不到的行為。
非同步訊息（Asynchronous Messages）#
Figure 18.11: Asynchronous message
Figure 18.12: Older, better way to depict asynchronous messages
非同步訊息的表示方式：
- UML 2.0：使用空心箭頭
- 舊版 UML：使用半箭頭（作者認為這個符號更直覺）
非同步訊息代表送出者不等待回應就繼續執行，適合用在事件驅動或訊息佇列的場景。
多執行緒（Multiple Threads）#

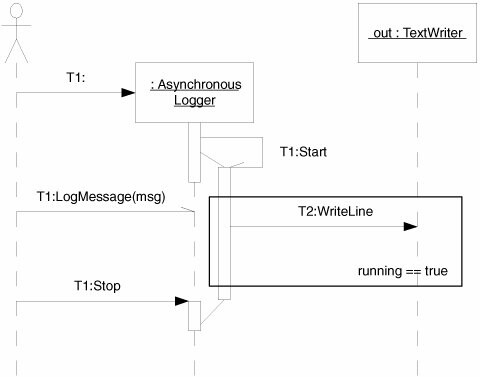

Figure 18.13: Multiple threads of control
多執行緒可以透過在訊息標號前加上執行緒識別碼來表示，例如 T1:message。
活躍物件（Active Objects）#
Figure 18.14: Active object
活躍物件以粗邊框表示，代表該物件持有自己的執行緒。
傳送訊息給介面#

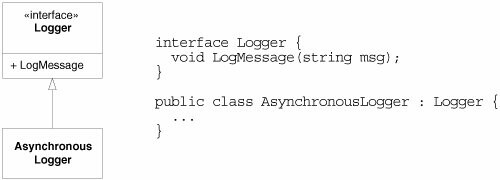

Figure 18.15: Simple logger design
Figure 18.16: Sending to an interface
Figure 18.17: Sending to a derived type through an interface
當訊息的接收者是一個介面（Interface）而非具體類別時，可以用介面型別來命名物件。這在描述多型（Polymorphism）行為時非常有用。
本章小結#
序列圖是 UML 中最實用的動態模型，但必須遵循少即是多的原則：
- 只在需要解釋物件協作時使用
- 保持圖面簡潔，避免塞入過多流程控制邏輯
- 程式碼能清楚表達的邏輯，不需要用序列圖重複表達
補充： 作者的經驗法則：寧可畫太少，也不要畫太多。一張精心選擇的序列圖勝過十張機械性產出的圖。
